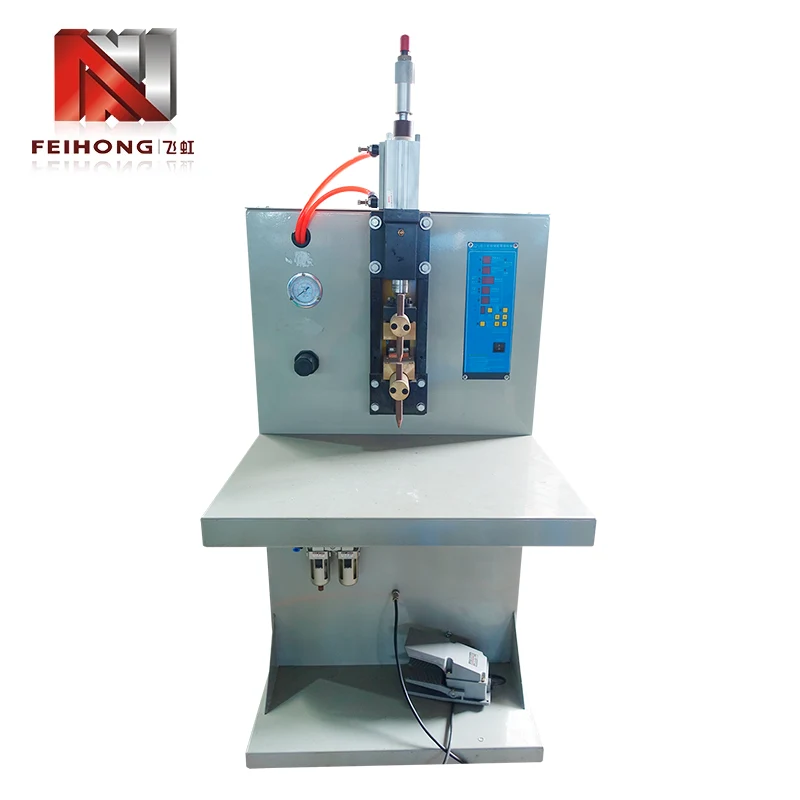

Punktschweißgerät mit Kondensatorentladung und Energiespeicherung

Das Kondensatorentladungs-Energiespeicher-Punktschweißgerät von Feihong wurde speziell für die Herstellung elektrischer Heizrohre entwickelt, bei denen Widerstandsdrähte sicher mit Anschlusspfosten und Anschlussfahnen verbunden werden müssen. Als führender Anbieter kompletter Produktionslinien für Heizrohre integriert Feihong diese Schweißstation mit anderen Kerngeräten. Die Maschine wird mit dreiphasigen 380 V, dreiphasigen 220 V oder einphasigen 220 V betrieben, mit einer Nennleistung von 2 kVA und einem einstellbaren Kondensatorspannungsbereich von 0–435 V. Sein Kondensatorentladungsprinzip speichert Energie und gibt sie in einem kontrollierten Impuls ab, wodurch starke metallurgische Verbindungen mit minimalen Wärmeeinflusszonen entstehen. Mit einem bewährten Durchsatz von 30.000 Teilen pro Schicht gewährleistet dieses Schweißgerät eine hohe Stückzahl bei gleichbleibender Verbindungsqualität.

Kernschweißprinzip

Das Punktschweißgerät mit Kondensatorentladung und Energiespeicherung arbeitet nach einem bewährten Prinzip, das es von herkömmlichen AC- oder DC-Widerstandsschweißgeräten unterscheidet. Anstelle eines kontinuierlichen Stromflusses lädt es eine Kondensatorbank auf eine voreingestellte Spannung auf und entlädt dann die gespeicherte Energie innerhalb von Millisekunden über die Schweißelektroden. Dieser Ansatz bietet mehrere deutliche Vorteile.

• 1. Momentane Energiefreisetzung:Die Kondensatorbank liefert in einem Bruchteil eines Zyklus einen Hochstromimpuls (bis zu mehreren Tausend Ampere), wodurch am Kontaktpunkt eine konzentrierte Wärme für eine schnelle Fusion entsteht.
• 2. Unabhängige Kontrolle von Energie und Zeit:Spannungseinstellungen (0-435 V) regeln direkt die gespeicherte Energie, während die Entladedauer durch die Kondensatoreigenschaften festgelegt wird, wodurch komplexe Zeiteinstellungen entfallen.
• 3. Reduzierte Wärmeableitung:Da der Impuls extrem kurz ist, bleibt das umgebende Material kühl und verhindert so eine Oxidation oder Aushärtung des Widerstandsdrahtes und der Anschlussklemmen.
• 4. Konsistente Schweißlinsenbildung:Jede Entladung liefert die gleiche Energie und stellt so sicher, dass jede Schweißnaht unabhängig von den Fähigkeiten des Bedieners die gleiche Eindringtiefe und Festigkeit aufweist.

Aufgrund dieses Prinzips eignet sich das Schweißgerät besonders für die Herstellung von Heizungsrohren, bei denen sich die Konsistenz der Schweißnaht direkt auf den elektrischen Widerstand und die Langlebigkeit des Endprodukts auswirkt.

Leistungsvergleich mit herkömmlichen Schweißgeräten

Beim Vergleich des Schweißgeräts mit herkömmlichen Alternativen unterstreichen mehrere wichtige Leistungskennzahlen seine Überlegenheit. Die folgende Tabelle vergleicht diese Maschine mit typischen AC- und DC-Widerstandsschweißgeräten, die in ähnlichen Anwendungen verwendet werden.

Dieser Vergleich zeigt, dass das Punktschweißgerät mit Kondensatorentladung und Energiespeicherung ein einzigartiges Gleichgewicht aus Präzision, Effizienz und Zuverlässigkeit bietet und es zur bevorzugten Wahl für Hersteller von Heizungsrohren macht, die eine gleichbleibende Verbindungsqualität über lange Produktionsläufe benötigen.

Anwendungsszenarien

Das Schweißgerät wird häufig bei der Herstellung elektrischer Heizrohre eingesetzt, seine Vielseitigkeit erstreckt sich jedoch auch auf andere Metallverbindungsaufgaben. Feihong® hat diese Maschine so konstruiert, dass sie sich an verschiedene Werkstücke anpasst und gleichzeitig ihre Kernvorteile beibehält.

• 1. Widerstandsdraht zur Bleischiene:Die Hauptanwendung besteht darin, Verbindungen mit geringem Widerstand für Heizelemente sicherzustellen, die in Warmwasserbereitern, Öfen und Industrieöfen verwendet werden.
• 2. Pfosten zur Anschlussfahne führen:Unverzichtbar für die Montage von Klemmenblöcken, bei denen mechanische Festigkeit und elektrische Leitfähigkeit von entscheidender Bedeutung sind.
• 3. Schweißen dünner Bleche:Geeignet für Halterungen, Abschirmungen und Sensorhalterungen mit einer Dicke von bis zu 1,5 mm und reduzierten Spannungseinstellungen.
• 4. Kleinteile-Heftschweißen:kann zur temporären Fixierung oder Vormontage im Automobil- und Gerätebau eingesetzt werden.

Diese Szenarien profitieren von der Fähigkeit des Schweißers, einen präzisen, wiederholbaren Impuls zu liefern, der die thermische Verformung minimiert, ein häufiges Problem bei Dauerstromschweißmethoden.

Qualitätssicherung und Werksprüfung

Feihong® stellt seit 1992 Heizrohrausrüstung her und betreibt sechs eigene Werkstätten für Bearbeitung, elektrische Montage, Prüfung und Logistik. Jedes Schweißgerät durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass es den Anforderungen einer kontinuierlichen Produktion gerecht wird.

• 1. Rückverfolgbarkeit der Komponenten:Alle Kondensatoren, Pneumatikventile und Transformatoren werden von zertifizierten Lieferanten bezogen und bei der Ankunft geprüft.
• 2. Montageprozesskontrolle:Jede Maschine wird von erfahrenen Technikern nach standardisierten Arbeitsanweisungen gebaut, mit Zwischenkontrollen in jeder Phase.
• 3. 24-Stunden-Einbrenntest:Vor dem Versand durchläuft jede Einheit einen kontinuierlichen Schweißzyklus mit simulierten Produktionslasten, um Stabilität und Schweißkonsistenz zu überprüfen.
• 4. Kalibrierzertifikat:Jeder Maschine liegt ein Testbericht bei, der die tatsächliche Genauigkeit der Kondensatorspannung, die Elektrodenkraft und die Zykluszeit zeigt.

Dieses umfassende Qualitätssicherungssystem stellt sicher, dass jedes Schweißgerät, das das Feihong®-Werk verlässt, vom ersten Tag an zuverlässig arbeitet und der Inbetriebnahmeaufwand minimal ist.

Anpassung und Kundendienst

Feihong® ist sich bewusst, dass jede Produktionslinie einzigartige Anforderungen hat. Für das Punktschweißgerät mit Kondensatorentladung und Energiespeicherung bieten wir verschiedene Anpassungsoptionen und ein robustes Kundendienstpaket, um einen reibungslosen Betrieb Ihres Betriebs zu gewährleisten.

• 1. Elektrodendesign:Wir können kundenspezifische Elektrodenformen und -materialien basierend auf Ihrer Werkstückgeometrie und Ihren Schweißspezifikationen herstellen.
• 2. Spannungsbereichseinstellung:Auf Anfrage kann die Kondensatorbank auf spezifische Spannungsanforderungen außerhalb des Standardbereichs von 0–435 V abgestimmt werden.
• 3. Installation und Schulung:Wir bieten Vor-Ort-Überwachung und Bedienerschulung sowie detaillierte Videoanleitungen und Handbücher.
• 4. Ersatzteilverfügbarkeit:Wir führen einen lokalen Bestand an Elektroden, Dichtungen, Kondensatoren und Steuerplatinen, um Ausfallzeiten zu minimieren.
• 5. Garantie:12-monatiger Versicherungsschutz für alle elektrischen und mechanischen Komponenten (außer Verbrauchsmaterialien).

Dank der jahrzehntelangen Erfahrung und dem Engagement von Feihong® in der Kundenbetreuung können Sie sich auf uns als langfristigen Partner für Ihre Schweißanforderungen verlassen.

Häufig gestellte Fragen

F: Was ist die maximale Materialstärke, die geschweißt werden kann?
A: Die Maschine ist in erster Linie zum Schweißen von Widerstandsdrähten (bis zu 2,5 mm Durchmesser) und dünnen Blechen bis zu 1,5 mm ausgelegt. Bei dickeren Materialien empfehlen wir, unser Ingenieurteam zu konsultieren, um die Machbarkeit mit geänderten Elektrodenkraft- und Spannungseinstellungen zu beurteilen.

F: Kann das Schweißgerät für Nicht-Heizrohranwendungen verwendet werden?
A: Ja, das Kondensatorentladungsprinzip eignet sich gut für das Widerstandsschweißen kleiner Teile, bei denen eine kontrollierte Wärmezufuhr erforderlich ist. Viele Kunden verwenden es zum Schweißen von Batterielaschen, zur Sensorbefestigung und zur Montage elektronischer Komponenten.

F: Wie lange dauert das Aufladen des Kondensators zwischen den Schweißungen?
A: Der Ladezyklus dauert typischerweise 0,8–1,2 Sekunden, was eine Nennleistung von 30.000 Schweißungen pro 8-Stunden-Schicht ermöglicht. Die tatsächliche Wiederaufladezeit hängt von der eingestellten Spannung und der Qualität der Eingangsspannung ab.

F: Bietet Feihong® Ersatzkondensatoren an und wie viel kosten diese?
A: Ja, wir haben Ersatzkondensatorbänke auf Lager. Die Preise variieren je nach Kapazität und Nennspannung. Bitte kontaktieren Sie unser Vertriebsteam für ein aktuelles Angebot basierend auf der Seriennummer Ihrer Maschine.

F: Welche Wartung ist täglich erforderlich?
A: Zur täglichen Wartung gehören die Reinigung der Elektroden, die Prüfung des pneumatischen Luftdrucks sowie die Sichtprüfung von Kabeln und Anschlüssen. Die wöchentliche Wartung umfasst das Schmieren beweglicher Teile und die Überprüfung der Kondensatoranschlüsse auf festen Sitz. Ein detaillierter Wartungsplan ist in der Bedienungsanleitung enthalten.
