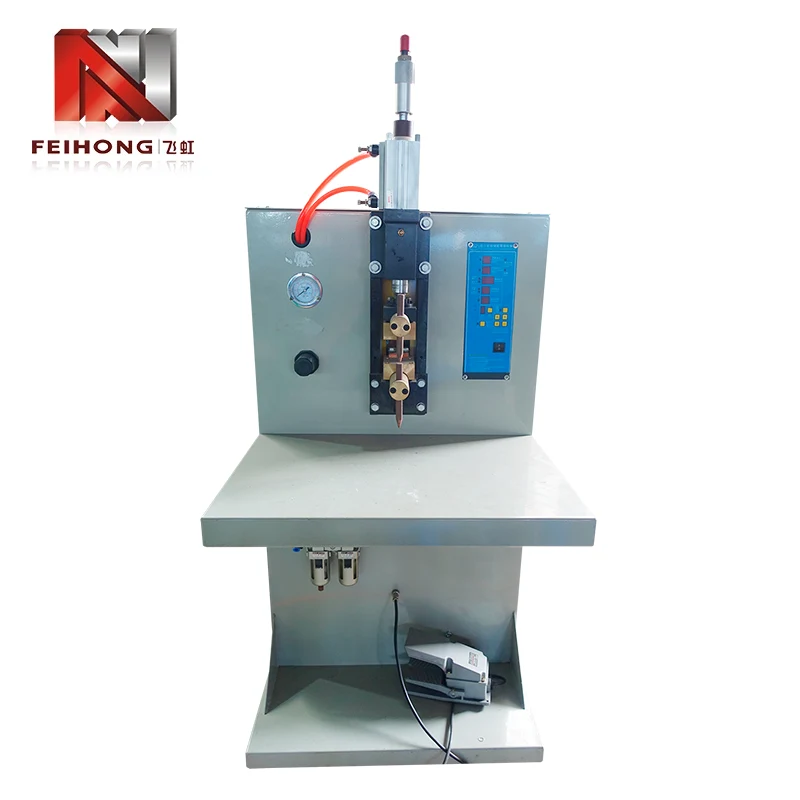

Energiespeicher-Widerstandspunktschweißmaschine

Feihong® ist eine etablierte Fabrik für Energiespeicher-Widerstandspunktschweißmaschinen und präsentiert die FH-149A, ein pneumatisch angetriebenes Kondensatorentladungs-Widerstandsschweißgerät, das speziell für die spezifischen Verbindungsanforderungen bei der Produktion elektrischer Heizrohre entwickelt wurde. Diese Maschine wird von Zhaoqing Feihong Machinery & Electrical Co., Ltd. hergestellt – einem 1992 gegründeten Unternehmen mit jahrzehntelanger Erfahrung in der Entwicklung kompletter Heizrohrausrüstungslösungen – und erfüllt die wesentlichen Schweißaufgaben zwischen Widerstandsdraht und Anschlussklemmen sowie zwischen Anschlussklemmen und Anschlussfahnen, die den Zusammenbau von Heizelementen definieren.

Maschineneinführung

Der FH-149A gehört zur Familie der Widerstandspunktschweißgeräte, verwendet jedoch eine Energiespeicherarchitektur, die sich von Standard-Wechselstrom-Widerstandsschweißgeräten unterscheidet. Anstatt während des Schweißens kontinuierlich Strom direkt aus dem Stromnetz zu beziehen, lädt das Gerät zunächst eine interne Kondensatorbank auf einen vorgewählten Spannungspegel auf und gibt die gespeicherte Energie dann in einem einzigen, schnellen Impuls über die Schweißelektroden ab.

Dieser Energiespeicheransatz bietet mehrere inhärente Vorteile für das Widerstandsschweißen. Der kurze, hochenergetische Impuls erzeugt eine konzentrierte Wärmezone an der Schweißnahtschnittstelle, die schnell einen festen Schweißklumpen bildet und gleichzeitig die Wärmeausbreitung auf das umgebende Grundmaterial begrenzt. Bei dünnen Widerstandsdrähten und Anschlussdrähten mit kleinem Durchmesser, die häufig in Heizelementen vorkommen, trägt dieser kontrollierte Wärmeeintrag dazu bei, Überhitzung oder Durchbrennen zu verhindern, die bei Schweißmethoden mit längerer Dauer auftreten können.

Die pneumatische Betätigung übernimmt die Elektrodenbewegung und die Kraftaufbringung und stellt sicher, dass der Abwärtsdruck von Schweißnaht zu Schweißnaht stabil bleibt. Eine konstante Elektrodenkraft ist ein entscheidender Parameter für die Qualität des Widerstandspunktschweißens, da sie sich direkt auf den Kontaktwiderstand, die Wärmeerzeugung und die endgültige Schweißlinsenbildung auswirkt.

Kernfunktionen

Die Energiespeicher-Widerstandspunktschweißmaschine verfügt über Konstruktionsmerkmale, die auf die Anforderungen von Produktionsumgebungen für Heizrohre zugeschnitten sind:

1. Kondensatorentladungstechnologie:Die Lieferung gespeicherter Energie sorgt für einen stabilen, wiederholbaren Schweißstrom unabhängig von Schwankungen der Netzspannung und sorgt so für gleichbleibende Ergebnisse bei längeren Produktionsläufen.

2. Einstellbare Energieabgabe:Die Ladespannung des Kondensators ist stufenlos von 0 bis 435 V variabel, sodass der Bediener die Schweißenergie präzise steuern kann, um sie an unterschiedliche Drahtstärken und Anschlussmaße anzupassen.

3. Pneumatisches Antriebssystem:Pneumatisch gesteuerte Elektroden sorgen bei jedem Schweißzyklus für einen gleichmäßigen Druck, wodurch die Ermüdung des Bedieners verringert und Schwankungen des Handdrucks bei manuellen Schweißkonfigurationen vermieden werden.

4. Multispannungskompatibilität:Konfigurierbar für dreiphasige 380-V-, dreiphasige 220-V- oder einphasige 220-V-Eingangsleistung, um sich an die elektrische Infrastruktur von Produktionsstätten in verschiedenen Regionen der Welt anzupassen.

5. Einfache Bedienung:Intuitive Bedienelemente und ein einfaches Arbeitsprinzip bedeuten, dass für die Bediener der Produktionslinie nur ein minimaler Schulungsaufwand erforderlich ist, was einen schnelleren Einsatz in neuen oder expandierenden Produktionsanlagen ermöglicht.

Leistungsparameter

Nachfolgend finden Sie die wichtigsten technischen Spezifikationen des Widerstandspunktschweißsystems FH-149A, die alle der offiziellen Feihong-Gerätedokumentation entnommen sind:

Bei einer Nennleistung von 2 KVA arbeitet die Maschine mit relativ geringem Netzbedarf und liefert dennoch den hohen Momentanstrom, der für hochwertige Punktschweißungen erforderlich ist – ein charakteristischer Vorteil kapazitiver Energiespeicher-Schweißsysteme.

Schweißanwendungen

Die Energiespeicher-Widerstandspunktschweißmaschine dient einer gezielten Reihe von Verbindungsvorgängen im Arbeitsablauf der Heizrohrproduktion, die jeweils einen entscheidenden Schritt bei der fertigen Heizelementmontage darstellen.

Widerstandsdraht an Bleipfostenverbindungen

In jedem elektrischen Heizrohr erzeugt ein gewickelter oder gerader Widerstandsdraht Wärme, wenn elektrischer Strom durch ihn fließt. Dieser Widerstandsdraht muss sicher mit den Anschlusspfosten (auch Anschlussschienen genannt) verbunden sein, die Strom von externen Anschlüssen in das Heizelement leiten. Der FH-149A schafft starke Schweißverbindungen mit geringem Widerstand zwischen diesen Komponenten und sorgt so für eine effiziente Energieübertragung und eine lange Lebensdauer des fertigen Heizrohrs.

Verbindungen zwischen Führungspfosten und Anschlusslaschen

An den äußeren Enden des Heizrohrs sind Anschlussklemmen mit Anschlussfahnen verbunden – den Verbindungspunkten, an denen das Heizelement mit externen elektrischen Leitungen verbunden ist. Zuverlässiges Schweißen an dieser Verbindungsstelle ist unerlässlich, um lose Verbindungen, übermäßigen Widerstand und Überhitzung im realen Betrieb zu verhindern. Auch für diese Anwendung erzeugt die Maschine gleichmäßige, mechanisch belastbare Schweißnähte.

Branchenumfang

Mit dieser Ausrüstung hergestellte Heizrohre dienen sowohl dem industriellen als auch dem zivilen Markt. Industrielle Anwendungen konzentrieren sich stark auf Kabelheizsysteme, während zivile Anwendungen elektrische Haushaltsgeräte und Heizprodukte für den täglichen Gebrauch umfassen. Feihong Equipment unterstützt Hersteller, die beide Segmente des Heizelementmarktes bedienen.

Produktionsfähigkeit

Feihong unterhält einen vertikal integrierten Produktionsbetrieb in Zhaoqing, Provinz Guangdong, China. Die Fabrik beherbergt sechs verschiedene Werkstattbereiche, die gemeinsam alle Phasen der Geräteproduktion abdecken, von der ersten Rohmaterialvorbereitung bis zur Prüfung der fertig montierten Maschine.

1. Workshop zum Schneiden von Rohstoffen:Bereitet Metallrohlinge und Komponentenrohlinge für die nachfolgende Bearbeitung und Fertigung vor.

2. Bearbeitungszentrum:Führt die Präzisionsbearbeitung kritischer mechanischer Komponenten durch, die in Schweißmaschinen und anderen Heizrohrgeräten verwendet werden.

3. Formenbau-Werkstatt:Produziert kundenspezifische Werkzeuge, Matrizen und Vorrichtungen im eigenen Haus, um sowohl den Standard- als auch den Spezialausrüstungsbau zu unterstützen.

4. Pulverfülllokomotivenraum:Spezieller Montage- und Testbereich für Pulverfüllgeräte, die in Produktionslinien für Heizrohre verwendet werden.

5. Rohrschrumpflokomotive-Raum:Spezialisierter Arbeitsbereich für die Produktion und Kalibrierung von Rohrschrumpfmaschinen.

6. Maschinenmontagewerkstatt:Endmontage, elektrische Verkabelung, Funktionsprüfung und Qualitätsprüfung fertiger Maschinen vor dem Versand.

Qualitätssicherung

Feihong wendet bei allen Aktivitäten in der Geräteherstellung einen Ansatz an, bei dem die Qualität an erster Stelle steht. Das Unternehmen hat seinen Ruf auf integritätsbasierten Abläufen und zuverlässiger Geräteleistung aufgebaut und das Vertrauen von Heizrohrherstellern gewonnen, die auf konsistente Produktionsergebnisse angewiesen sind.

Da sich Feihong ausschließlich auf Anlagen zur Herstellung elektrischer Heizrohre spezialisiert hat und nicht auf die Herstellung generischer Industriemaschinen, verfügt das Ingenieurteam über umfassendes, anwendungsspezifisches Fachwissen. Jede Konstruktionsentscheidung für die FH-149A wird anhand realer Produktionsanforderungen für Heizrohre bewertet. Das Ergebnis ist eine Maschine, die eng an den tatsächlichen Fabrikanforderungen und nicht an theoretischen Schweißspezifikationen ausgerichtet ist.

Kunden sind herzlich willkommen und werden ermutigt, die Feihong-Fabrik zu besuchen, um Geräte zu inspizieren, Herstellungsprozesse zu überprüfen und technische Details direkt mit dem Engineering-Team zu besprechen. Durch die direkte Zusammenarbeit mit dem Werk können Käufer die Verarbeitungsqualität überprüfen und sicherstellen, dass die Ausrüstung ihren spezifischen Produktionsanforderungen entspricht, bevor sie eine Bestellung aufgeben.

Über Standardmodelle hinaus verfügt Feihong über eine nachgewiesene Erfolgsbilanz in der Erforschung und Entwicklung kundenspezifischer Heizrohrgeräte mit speziellen Strukturen, um individuelle Kundenanforderungen zu erfüllen. Zu den früheren kundenspezifischen Projekten gehören industrielle Heizrohrausrüstung, zivile Heizrohrausrüstung, Heißkanal-Heizrohrausrüstung und Heizrohrausrüstung für Luft- und Raumfahrt- und Militärmaschinenanwendungen.

Häufige Fragen

F: Welche Art von Schweißen führt der FH-149A durch?

A: Der FH-149A führt Energiespeicher-Widerstandspunktschweißen durch, auch bekannt als Kondensatorentladungspunktschweißen. Es nutzt die gespeicherte elektrische Energie von Kondensatoren, um einen kurzen Hochstromimpuls zu erzeugen, der an den Elektrodenkontaktpunkten einen Schweißklumpen zwischen zwei Metalloberflächen erzeugt.

F: Ist diese Maschine zum Schweißen anderer Materialien als Widerstandsdraht und Bleipfosten geeignet?

A: Der FH-149A wurde speziell für zwei primäre Schweißvorgänge bei der Herstellung von Heizrohren entwickelt und konfiguriert: das Schweißen von Widerstandsdraht an Bleipfosten (Bleistange) und das Schweißen von Bleipfosten an Anschlussfahne. Für andere Schweißanwendungen empfehlen wir, Ihre spezifischen Anforderungen mit Feihong zu besprechen, um die Eignung der Ausrüstung zu bewerten.

F: Wie wird die Schweißnahtfestigkeit und -qualität sichergestellt?

A: Die Schweißqualität wird durch zwei primär einstellbare Parameter gesteuert: die Kondensatorladespannung (0 bis 435 V), die die pro Schweißung abgegebene Gesamtenergie bestimmt, und den pneumatischen Elektrodendruck, der die Kontaktkraft steuert. Bei richtiger Einstellung für die spezifischen zu verbindenden Materialien erzeugt die Maschine über alle Produktionsläufe hinweg konsistente, wiederholbare Schweißnähte.

F: Wie hoch ist die erwartete Produktionsrate?

A: Unter normalen Betriebsbedingungen und einem erfahrenen Bediener kann der FH-149A in einer 8-Stunden-Schicht etwa 30.000 Teile verarbeiten. Der tatsächliche Durchsatz hängt von Faktoren wie der Komplexität des Werkstücks, dem Qualifikationsniveau des Bedieners und der Effizienz der Materialvorbereitung ab.

F: Kann die Maschine an verschiedene Fabrikstromsysteme angepasst werden?

A: Ja, der FH-149A unterstützt mehrere Eingangsspannungskonfigurationen: dreiphasig 380 V, dreiphasig 220 V und einphasig 220 V. Dies ermöglicht den Einsatz in Produktionsstätten mit unterschiedlichen Stromversorgungsstandards in verschiedenen Ländern.

F: Kann ich die Feihong-Fabrik vor der Bestellung besichtigen?

A: Sicherlich. Feihong begrüßt potenzielle Kunden zu einem Besuch der Fabrik in Zhaoqing, Guangdong, China. Während Ihres Besuchs können Sie fertige Anlagen besichtigen, den Herstellungsprozess in allen sechs Werkstätten beobachten und technische Spezifikationen direkt mit unseren Ingenieuren besprechen.

Abschließende Bemerkungen

Die Energiespeicher-Widerstandspunktschweißmaschine Modell FH-149A von Feihong ist eine speziell entwickelte Lösung für die beiden kritischen Widerstandsschweißvorgänge, die bei der Herstellung elektrischer Heizrohre erforderlich sind. Durch die Kombination der Kondensatorentladungs-Energiespeichertechnologie mit der pneumatischen Elektrodensteuerung liefert die Maschine gleichbleibend hochwertige Schweißnähte bei einer Nennkapazität von 30.000 Teilen pro 8-Stunden-Schicht. Unterstützt durch eine Produktionsstätte mit sechs spezialisierten Werkstätten und über 30 Jahren Erfahrung in der Ausrüstung von Heizrohren bietet Feihong den Herstellern von Heizrohren zuverlässige Ausrüstung, die auf fundiertem Anwendungswissen basiert. Unabhängig davon, ob Sie eine neue Produktionslinie ausrüsten oder ältere Schweißgeräte ersetzen, bietet der FH-149A die Leistung, Einstellbarkeit und Bedienerfreundlichkeit, auf die Hersteller von Heizelementen angewiesen sind.

Wir laden Sie ein, Feihong für eine detaillierte technische Beratung zu kontaktieren oder eine Werksbesichtigung und Gerätevorführung zu vereinbaren.
