Energiespeicher-Punktschweißgerät für Widerstandsdraht

Produktpositionierung

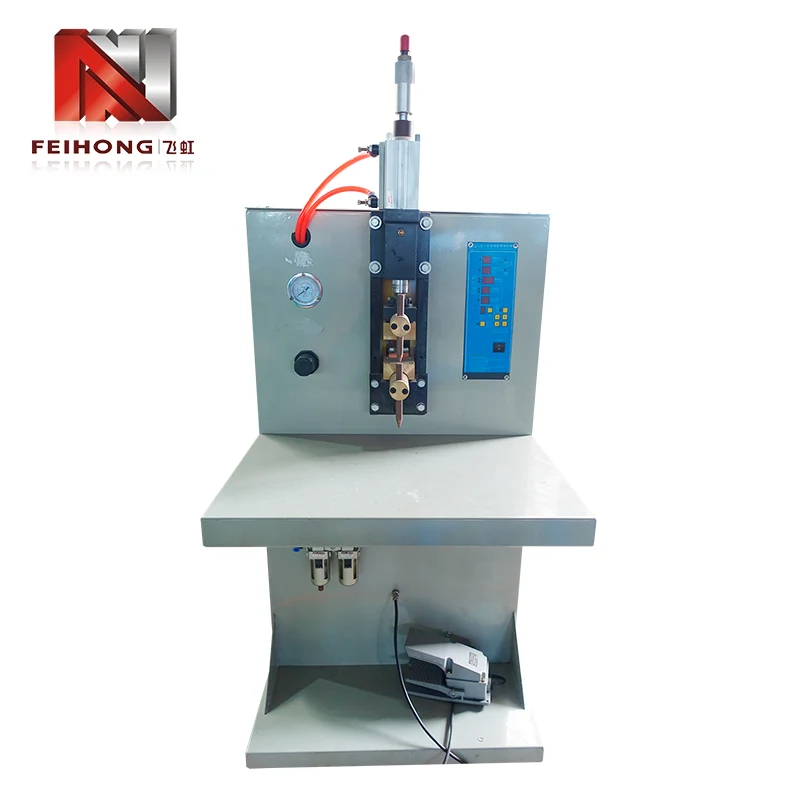

Der FH-149A besetzt eine besondere Nische unter den Punktschweißgeräten: Er wurde speziell für die Verbindungsvorgänge bei der Herstellung elektrischer Heizelemente entwickelt, wobei der Schwerpunkt auf Widerstandsdrahtverbindungen liegt. Im Gegensatz zu Allzweck-Punktschweißgeräten, die für Anwendungen mit dünnem Draht eine umfassende Neukonfiguration erfordern, ist diese Maschine kalibriert und bereit für die genauen Materialkombinationen in Heizrohren – feiner Widerstandsheizdraht, der mit Anschlusspfosten oder Anschlussstangen verbunden ist, und Anschlusspfosten, die mit Anschlussfahnen verbunden sind.

Das Funktionsprinzip der Energiespeicherung eignet sich besonders gut für Widerstandsdrahtanwendungen. Anstatt während des Schweißens kontinuierlich Strom aus dem Stromnetz zu beziehen, lädt die Maschine interne Kondensatoren auf eine festgelegte Spannung auf und gibt die gespeicherte Energie in einem einzigen kurzen Impuls ab. Die kurze Impulsdauer konzentriert die Wärme an der Schweißnahtschnittstelle und bildet einen festen Schweißklumpen, bevor sich die Wärme entlang des Drahtes ausbreiten und benachbarte Abschnitte des Heizelements beschädigen kann.

Die pneumatische Elektrodenbetätigung ergänzt das Energiespeichersystem, indem sie bei jedem Schweißzyklus eine gleichmäßige, wiederholbare Abwärtskraft ausübt. Beim Schweißen dünner Widerstandsdrähte ist ein konstanter Druck besonders wichtig, da eine ungleichmäßige Kraft zu einem ungleichmäßigen Kontaktwiderstand und einer schwankenden Schweißqualität von einem Stück zum nächsten führen kann.

Schweißfähigkeiten

Als Energiespeicher-Punktschweißgerät für Widerstandsdraht deckt das FH-149A die beiden primären Verbindungsvorgänge ab, die bei der Montage von Heizrohren erforderlich sind, sowie unterstützende Funktionen, die die Produktionseffizienz steigern:

1. Schweißen von Widerstandsdraht an Bleipfosten:Erstellt sichere elektrische Verbindungen mit geringem Widerstand zwischen dem Heizelementdraht und den leitenden Anschlusspfosten (Anschlussstäben) und sorgt so für eine zuverlässige Stromübertragung und mechanische Festigkeit an der Verbindung.

2. Schweißen von Anschlusspfosten an Anschlusslasche:Verbindet die externen Anschlussklemmen mit den Anschlussfahnen und bildet die externe Anschlussschnittstelle des Heizrohrs mit mechanisch robusten Schweißnähten, die Installations- und Betriebsbelastungen standhalten.

3. Einstellbare Energieeinstellungen:Die Ladespannung des Kondensators reicht von 0 bis 435 V und ist vollständig einstellbar, sodass das Produktionspersonal die Schweißenergie an bestimmte Drahtdurchmesser und Anschlussstiftgrößen anpassen kann, um optimale Ergebnisse zu erzielen.

4. Hoher Volumendurchsatz:Die Nennkapazität erreicht 30.000 Teile pro 8-Stunden-Schicht und unterstützt sowohl mittlere als auch große Produktionspläne für Heizrohre, ohne dass es zu einem Produktionsengpass kommt.

5. Einfache Bedienoberfläche:Einfache Steuerungen ermöglichen eine schnelle Schulung der Mitarbeiter an der Fertigungsstraße und für den täglichen Betrieb sind keine speziellen Schweißzertifizierungen oder fortgeschrittenen technischen Schulungen erforderlich.

Technische Daten

Die folgenden Spezifikationen sind offizielle Feihong-Parameter für die pneumatische Energiespeicher-Punktschweißmaschine FH-149A:

Die Nennleistung von 2 KVA spiegelt die durchschnittliche Netzaufnahme und nicht den Spitzenschweißstrom wider, was ein charakteristischer Vorteil kapazitiver Entladungssysteme ist – sie liefern eine hohe sofortige Schweißleistung und halten gleichzeitig die durchschnittliche Anlagenlast relativ niedrig.

Zielanwendungsfälle

Der FH-149A dient Heizrohrherstellern zur Herstellung von Elementen sowohl für den industriellen als auch für den zivilen Endmarkt, wo Widerstandsdraht zuverlässig mit leitenden Anschlüssen verbunden werden muss.

Industrielle Heizrohrproduktion

Im industriellen Bereich werden Heizrohre häufig in Kabelheizsystemen und anderen industriellen Heizanwendungen eingesetzt. Diese Umgebungen erfordern robuste, langlebige Heizelemente mit zuverlässigen elektrischen Verbindungen, weshalb eine gleichbleibende Schweißqualität unerlässlich ist. Der FH-149A unterstützt Hersteller bei der Herstellung von Heizelementen für diese anspruchsvolleren Industrieanwendungen.

Heizelemente für Privat- und Haushaltsgeräte

Im zivilen Bereich werden Heizrohre in Elektrogeräten des täglichen Bedarfs und Heizprodukten für den Haushalt eingesetzt. Für die Massenproduktion von Verbrauchergeräten sind Geräte erforderlich, die das Produktionstempo aufrechterhalten und gleichzeitig die Fehlerquote niedrig halten können. Die Kapazität des FH-149A von 30.000 Stück pro Schicht passt gut zu den Durchsatzanforderungen von Produktionslinien für Geräteheizelemente.

Spezielle Heizrohrvarianten

Über die standardmäßigen industriellen und zivilen Modelle hinaus hat Feihong auch Geräte für spezielle Heizrohrkategorien entwickelt, darunter Heißkanal-Heizrohre und Heizrohre für Luft- und Raumfahrt- und Militärmaschinen. Das zugrunde liegende Prinzip der Widerstandsdrahtverbindung bleibt in diesen Kategorien gleich, und der einstellbare Energiebereich des FH-149A berücksichtigt unterschiedliche Draht- und Leitungspfostenspezifikationen.

Wettbewerbsvorteil

Bei der Bewertung von Schweißgeräten für Widerstandsdrahtanwendungen unterscheiden mehrere Faktoren den Feihong FH-149A von generischen Punktschweißalternativen auf dem Markt.

1. Speziell für die Herstellung von Heizrohren entwickelt:Bei vielen Punktschweißgeräten auf dem Markt handelt es sich um allgemeine Industriemaschinen, die Modifikationen, kundenspezifische Werkzeuge oder umfangreiche Parameterabstimmungen erfordern, um effektiv mit dünnem Widerstandsdraht arbeiten zu können. Der FH-149A ist von Anfang an für die Montage von Heizrohren konzipiert und daher für die spezifischen Verbindungsvorgänge von Widerstandsdrähten und Leitungspfosten bereit, die Hersteller von Heizelementen täglich durchführen.

2. Tiefe Anwendungskompetenz hinter dem Design:Feihong konzentriert sich seit 1992 ausschließlich auf Geräte zur Herstellung von Heizrohren. Diese jahrzehntelange Spezialisierung bedeutet, dass das Ingenieurteam die tatsächlichen Produktionsherausforderungen versteht – Drahtbruchraten, Anforderungen an die Verbindungsleitfähigkeit, Produktionskonsistenz über eine Schicht hinweg – und dieses Wissen in jedes Maschinendesign einbezieht, anstatt generische Schweißgeräte für breite Märkte zu bauen.

3. Integrierte Fertigung zur Qualitätskontrolle:Feihong betreibt sechs firmeninterne Werkstätten, die sich mit dem Schneiden von Rohmaterialien, der Bearbeitung, dem Formenbau und der Endmontage befassen. Diese vertikale Integration bedeutet, dass kritische Komponenten unter einem Dach hergestellt und geprüft werden, anstatt von mehreren externen Lieferanten mit unterschiedlichen Qualitätsstandards bezogen zu werden.

4. Anpassungsmöglichkeiten für spezielle Anforderungen:Standardmodelle eignen sich für die meisten Produktionslinien für Heizrohre, aber wenn Hersteller besondere Anforderungen haben – ungewöhnliche Drahtgrößen, spezielle Anschlusskonfigurationen, kundenspezifische Elektrodenformen – verfügt Feihong über eine nachgewiesene Erfolgsbilanz in Forschung und Entwicklung bei der Entwicklung spezieller Heizrohrausrüstung auf Bestellung. Dazu gehören frühere Projekte für Heißkanal-, Luft- und Raumfahrt- sowie militärische Heizrohranwendungen.

5. Direkter Zugriff und Überprüfung auf die Fabrik:Käufer sind herzlich eingeladen, die Feihong-Fabrik in Zhaoqing, Guangdong, zu besuchen, um die Ausrüstung zu inspizieren, die Produktion zu beobachten und technische Details vor Ort zu besprechen. Durch die direkte Zusammenarbeit mit der Fabrik entfallen mehrere Zwischenhändler und Käufer erhalten vollständige Transparenz darüber, wer ihre Ausrüstung baut und wie sie hergestellt wird.

Fabrikhintergrund

Zhaoqing Feihong Machinery & Electrical Co., Ltd. hat seinen Produktionsstandort im Bezirk Duanzhou, Stadt Zhaoqing, Provinz Guangdong, China. Das Unternehmen wurde 1992 gegründet und hat sich während seiner gesamten Geschichte kontinuierlich auf die Entwicklung und Herstellung kompletter elektrischer Heizrohrausrüstungen konzentriert.

Die Fabrikhalle ist in sechs spezialisierte Werkstattbereiche unterteilt, die verschiedene Phasen der Geräteproduktion abwickeln. Dazu gehören eine Werkstatt zum Schneiden von Rohmaterial für die Materialvorbereitung, ein Bearbeitungszentrum für die Herstellung von Präzisionskomponenten, eine Werkstatt zur Herstellung von Formen für kundenspezifische Werkzeuge, ein Lokomotivenraum zum Befüllen mit Pulver, ein Lokomotivenraum zum Schrumpfen von Rohren und eine spezielle Maschinenmontagewerkstatt, in der fertige Geräte vor dem Versand gebaut, getestet und überprüft werden.

Im Laufe der Jahre hat Feihong viele Arten von Elektroheizrohrgeräten mit speziellen Strukturen erfolgreich erforscht, entwickelt und in Produktion gebracht und dabei direkt auf spezifische Kundenanforderungen reagiert. Die Produktpalette erstreckt sich über industrielle Heizrohrausrüstung, zivile Heizrohrausrüstung, Heißkanal-Heizrohrausrüstung und Ausrüstung für die Heizrohrproduktion im Luft- und Raumfahrt- und Militärmaschinenbau.

Käufer-FAQ

F: Ist dieses Schweißgerät speziell für Widerstandsdrahtanwendungen konzipiert?

A: Ja, der FH-149A wurde speziell für die beiden Kernschweißvorgänge bei der Herstellung von Heizrohren entwickelt: Verbinden von Widerstandsdraht mit Bleipfosten (Bleistangen) und Verbinden von Bleipfosten mit Anschlussfahnen. Sie gehört zu den Standardmaschinen der Heizungsrohrhersteller und ist ab Werk für diese speziellen Aufgaben konfiguriert.

F: Wie wirkt sich das Energiespeicherdesign auf das Widerstandsdrahtschweißen aus?

A: Das Energiespeicherschweißen (Kondensatorentladung) liefert Schweißenergie in einem sehr kurzen, kontrollierten Impuls. Bei dünnen Widerstandsdrähten bedeutet dies, dass die Wärme an der Verbindungsstelle konzentriert wird und schnell abgeführt wird, wodurch das Risiko eines Durchbrennens des Drahts oder einer Beschädigung des angrenzenden Heizelementabschnitts verringert wird und dennoch ein starker, leitfähiger Schweißklumpen entsteht.

F: Kann die Schweißintensität an unterschiedliche Drahtstärken angepasst werden?

A: Ja, die Kondensatorladespannung ist in einem Bereich von 0 bis 435 V einstellbar. Bediener können die gespeicherte Energie erhöhen oder verringern, um sie an unterschiedliche Widerstandsdrahtstärken, Anschlussgrößen und Materialtypen anzupassen, sodass dieselbe Maschine mehrere Produktspezifikationen in einer Produktionslinie verarbeiten kann.

F: Wie hoch ist das erwartete tägliche Produktionsvolumen?

A: Die FH-149A hat eine Nennproduktionskapazität von 30.000 Stück pro 8-Stunden-Schicht unter Standardbetriebsbedingungen. Die tatsächliche Tagesleistung hängt von der Erfahrung des Bedieners, der Effizienz der Werkstückvorbereitung und dem spezifischen Produkt ab, das hergestellt wird.

F: Welche Stromversorgung benötigt die Maschine?

A: Die Maschine kann für dreiphasigen 380-V-, dreiphasigen 220-V- oder einphasigen 220-V-Eingang konfiguriert werden. Diese Flexibilität ermöglicht die Installation in Produktionsstätten mit unterschiedlichen Stromnetzstandards in verschiedenen Ländern und Regionen.

F: Kann Feihong die Maschine an spezielle Produktionsanforderungen anpassen?

A: Feihong verfügt über umfangreiche Erfahrung in der Entwicklung maßgeschneiderter Heizrohrausrüstung basierend auf spezifischen Kundenanforderungen. Zu den früheren kundenspezifischen Projekten gehörten Geräte für industrielle, zivile, Heißkanal- und Luft- und Raumfahrt-/Militär-Heizrohranwendungen. Kontaktieren Sie Feihong mit Ihren technischen Spezifikationen, um die Machbarkeit zu besprechen.

Schlussbemerkungen

Für Hersteller von Heizrohren, die auf der Suche nach einem zuverlässigen Energiespeicher-Punktschweißgerät für Widerstandsdraht sind, bietet der Feihong FH-149A eine speziell entwickelte Lösung, die auf mehr als 30 Jahren Erfahrung in der Herstellung spezialisierter Heizrohrgeräte basiert. Sein einstellbares 0-435-V-Kondensatorentladungssystem sorgt für die präzise Energiesteuerung, die Widerstandsdrahtverbindungen erfordern, während die pneumatische Betätigung für einen gleichmäßigen Druck bei jedem Schweißzyklus sorgt. Mit einer Nennleistung von 30.000 Teilen pro Schicht und der Flexibilität, sowohl Draht-an-Pfosten- als auch Post-an-Ösen-Schweißvorgänge durchzuführen, passt die Maschine problemlos in Standard- und Spezialproduktionslinien für Heizrohre. In Kombination mit Feihongs integrierten Fertigungskapazitäten in sechs Werkstätten und seiner nachgewiesenen Erfolgsbilanz bei der Entwicklung kundenspezifischer Geräte bietet der FH-149A sowohl die Leistung als auch die Lieferantenzuverlässigkeit, die Heizelementhersteller benötigen.

Feihong begrüßt Werksbesuche und direkte technische Gespräche, um Käufern bei der Beurteilung zu helfen, ob der FH-149A für ihre spezifischen Produktionsanforderungen geeignet ist.
