Wie verändert ein Flachrohrbieger die industrielle Rohrfertigung?

1. Was genau ist ein Flachrohrbieger und wie funktioniert er?

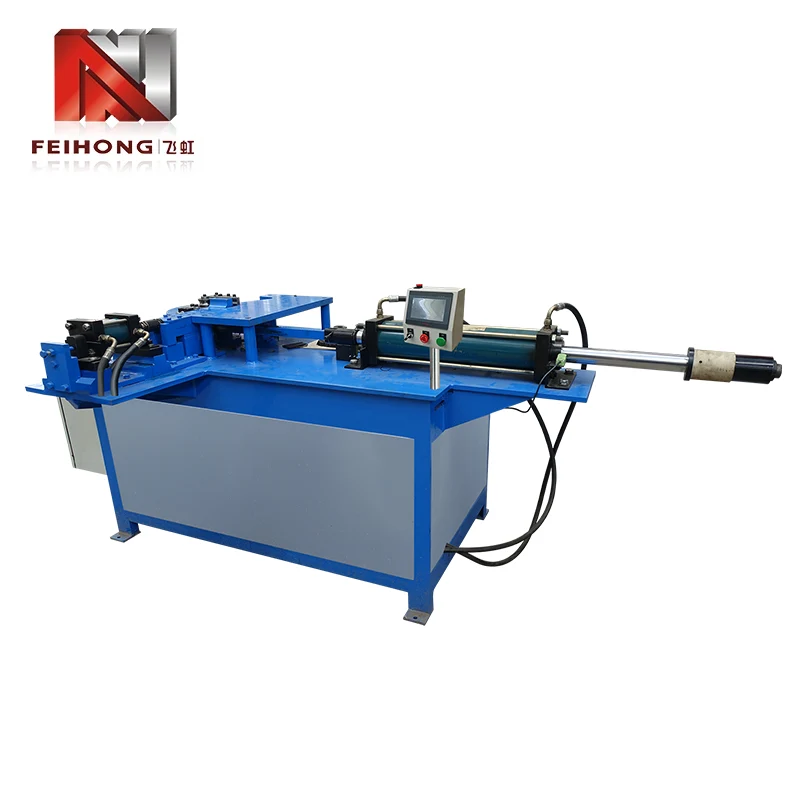

A Flachrohrbiegerist eine Spezialmaschine zum Biegen von rechteckigen, quadratischen oder ovalen Rohren entlang einer einzigen Ebene, ohne dass der Querschnitt zusammenbricht. Im Gegensatz zu Rundrohrbiegemaschinen, die Dorne und Wischermatrizen verwenden, um kreisförmige Profile beizubehalten, erfordert das Flachrohrbiegen sorgfältig abgestimmte Werkzeuge, die die breiteren Flächen des Rohrs stützen und gleichzeitig eine kontrollierte Verformung der schmaleren Kanten ermöglichen. Die grundlegende Herausforderung besteht darin, die unterschiedliche Dehnung und Kompression zu bewältigen, die über die Breite eines flachen Abschnitts auftritt – die Außenwand verlängert sich, während die Innenwand zusammengedrückt wird, und ohne angemessene Unterstützung knickt oder knittert der Schlauch.

Das Funktionsprinzip besteht aus drei Hauptelementen: der Biegematrize (oder Form), der Klemmmatrize und der Druckmatrize. Das Rohr wird zwischen der Klemme und den Biegewerkzeugen befestigt und dann um den Radius des Biegewerkzeugs gedreht. Bei Flachprofilen verfügt das Biegegesenk über eine Nut, die den Außenabmessungen des Rohrs entspricht und für seitlichen Halt sorgt, um zu verhindern, dass die breiteren Flächen nach innen kollabieren. Einige fortschrittliche Maschinen verwenden auch aWischerdüsedas entlang des Innenradius des Rohrs gleitet, um Faltenbildung zu vermeiden, und aDorn(obwohl bei flachen Abschnitten weniger üblich) können eingesetzt werden, um den inneren Hohlraum zu stützen, wenn das Rohr hohl ist. Der gesamte Prozess wird typischerweise hydraulisch oder elektrisch betätigt, wobei CNC-Steuerungen eine präzise Winkelwiederholbarkeit und mehrstufige Biegesequenzen ermöglichen.

Eines der charakteristischen Merkmale von aFlachrohrbiegerist seine Fähigkeit, Biegungen mit minimaler Verformung unter Einhaltung enger Toleranzen herzustellen. Dies wird erreicht durchkontrollierter Rückfederungsausgleich– Die Maschine beugt sich leicht über den Zielwinkel hinaus, wobei sie weiß, dass sich das Material um einen vorhersehbaren Betrag nach hinten entspannt. Moderne Einheiten integrieren Sensoren, die tatsächliche Biegewinkel in Echtzeit messen und die Stößelposition dynamisch anpassen, um sicherzustellen, dass jedes Teil innerhalb von ±0,5 Grad mit dem CAD-Modell übereinstimmt. Die Kombination aus robuster Bauweise und intelligenter Steuerung macht diese Ausrüstung unverzichtbar für eine hochwertige Fertigung.

2. Welche Branchen verlassen sich am stärksten auf das Biegen von Flachrohren?

Das Biegen von Flachrohren ist kein Nischenprozess – es ist in die Lieferketten mehrerer Schwerindustrien eingebettet. Die folgenden Sektoren hängen davon abFlachrohrbiegerAusrüstung zur Herstellung struktureller und ästhetischer Komponenten, die mit Rundrohren nicht erreicht werden können.

• Automobil & Transport:Bei Fahrgestellrahmen, Überrollkäfigen, Sitzstrukturen und Abgassystemkomponenten werden häufig rechteckige oder ovale Rohre verwendet. Durch flaches Biegen können Konstrukteure das Verhältnis von Festigkeit zu Gewicht maximieren und gleichzeitig Komponenten effizient in engen Fahrzeugumschlägen unterbringen.
• Bau & Architektur:Handläufe, Treppen, Vorhangfassadenpfosten und dekorative Metallfassaden weisen häufig gebogene rechteckige Abschnitte auf. Die optische Attraktivität sauberer, faltenfreier Biegungen ist bei architektonischen Anwendungen von größter Bedeutung.
• HLK und Lüftung:Kanal- und Lüftungssysteme verwenden flachovale Rohre, um einen hohen Luftstrom aufrechtzuerhalten und gleichzeitig in flache Deckenräume zu passen. Das Biegen dieser Profile erfordert eine präzise Kontrolle, um eine Einschränkung des Innenquerschnitts zu vermeiden.
• Landwirtschaftliche Ausrüstung:Traktor-Überrollschutzstrukturen (ROPS), Geräterahmen und Bewässerungszapfen verwenden alle gebogene Rechteckrohre für Haltbarkeit und kosteneffiziente Herstellung.
• Möbel und Büroeinrichtung:Moderne Schreibtischgestelle, Regalsysteme und Messestände nutzen die klaren Linien gebogener Flachrohre, um eine minimalistische Ästhetik mit hoher struktureller Integrität zu erreichen.

In jedem dieser Bereiche ermöglicht der Flachrohrbieger eine Designfreiheit, die es Ingenieuren ermöglicht, Schweißverbindungen durch durchgehend gebogene Abschnitte zu ersetzen, die stärker, leichter und optisch ansprechender sind. Dank der Vielseitigkeit der Ausrüstung können auch kleine Werkstätten professionelle Komponenten für diese anspruchsvollen Märkte herstellen.

3. Welche sind heute die wichtigsten Arten von Flachrohrbiegemaschinen?

Flachrohrbiegemaschinen werden nach ihrer Betätigungsmethode, ihrem Steuerungssystem und ihrer Werkzeugkonfiguration kategorisiert. Die Auswahl des richtigen Typs hängt vom Produktionsvolumen, der Materialart und der Komplexität der Biegung ab. Nachfolgend finden Sie eine vergleichende Übersicht der gängigsten Varianten.

Manuelle Biegerwerden aufgrund ihrer geringen Kosten und Einfachheit von Wartungsabteilungen und Bildungseinrichtungen bevorzugt.Hydraulische Maschinenbieten ein gutes Gleichgewicht zwischen Leistung und Erschwinglichkeit, was sie zum Arbeitspferd vieler Fertigungsbetriebe macht.CNC-Rundziehbiegemaschinenstellen den neuesten Stand der Technik dar und bieten die Möglichkeit, Hunderte von Programmen zu speichern und Materialschwankungen automatisch auszugleichen.KompressionsbiegerObwohl sie weniger präzise sind, sind sie für die Massenproduktion einfacher Biegungen in dünnwandigen Rohren äußerst schnell und wirtschaftlich.

Über diese vier Kategorien hinaus gibt es auch Hybridmaschinen, die Hydraulikleistung mit CNC-Steuerung kombinieren und so das Beste aus beiden Welten bieten. Bei der Auswahl eines Typs ist es wichtig, nicht nur den aktuellen Arbeitsaufwand zu berücksichtigen, sondern auch das Potenzial für eine zukünftige Erweiterung auf komplexere Geometrien.

4. Wie wirkt sich die Materialauswahl auf den Biegeprozess aus?

Das Material des Rohrs ist wohl der kritischste Faktor, der die Biegequalität beeinflusst. Verschiedene Legierungen weisen unterschiedliche Grade an Duktilität, Rückfederung und Kaltverfestigung auf, die alle beim Biegeaufbau berücksichtigt werden müssen. Nachfolgend finden Sie eine Aufschlüsselung gängiger Materialien und ihrer Biegeeigenschaften.

Weichstahl

Das nachsichtigste Material; bietet gute Duktilität und vorhersehbare Rückfederung. Geeignet für die meisten allgemeinen Biegevorgänge ohne besondere Vorsichtsmaßnahmen.

Hochfester niedriglegierter (HSLA) Stahl

Erfordert höhere Biegekräfte und weist eine größere Rückfederung auf. Zur Wahrung der Winkelgenauigkeit wird dringend eine CNC-Kompensation empfohlen.

Edelstahl (austenitisch)

Verfestigt sich schnell, was bei zu engem Biegeradius zu Rissen führen kann. Verwenden Sie langsamere Stößelgeschwindigkeiten, ausreichende Schmierung und polierte Werkzeuge, um die Reibung zu verringern.

Aluminiumlegierungen (5xxx, 6xxx)

Leicht und korrosionsbeständig, aber anfällig für Faltenbildung und Risse. Größere Biegeradien (3-5× Rohrbreite) und sorgfältige Abstandseinstellungen sind unerlässlich.

Kupfer und Messing

Sehr duktil und leicht zu biegen, weiche Oberflächen können jedoch leicht beschädigt werden. Fein bearbeitete Matrizen und ausreichend Abstand verhindern Abrieb und Oberflächenfehler.

Neben der Legierung spielt auch die Wandstärke eine entscheidende Rolle. Dickere Wände bieten einen größeren Einsturzwiderstand, erfordern aber eine höhere Tonnage. Dünnwandige Rohre können am Innenradius knicken und erfordern möglicherweise Innendorne oder spezielle Abstreifermatrizen. Als allgemeine Faustregel gilt, dass die Wandstärke mindestens 5 % der Rohrbreite betragen sollte, um eine zuverlässige Biegung ohne innere Unterstützung zu erreichen.

5. Welche wichtigen Spezifikationen sollten Sie bei der Auswahl eines Flachrohrbiegers berücksichtigen?

Bei der Auswahl der richtigen Maschine geht es um mehr als nur die Abstimmung auf die maximale Tubengröße. Eine umfassende Bewertung sollte die folgenden Parameter abdecken, von denen jeder einen direkten Einfluss auf Leistung und Langlebigkeit hat.

1. Maximale Biegekapazität:Dazu gehören die Rohrbreite, -höhe und -wandstärke, die die Maschine verarbeiten kann. Wählen Sie immer eine Maschine mit einer mindestens 20 % höheren Kapazität als Ihr größtes erwartetes Teil, um Materialschwankungen und unvorhergesehenen Anforderungen Rechnung zu tragen.
2. Mindestbiegeradius:Wird als Vielfaches der Rohrbreite ausgedrückt (z. B. 2×W). Engere Radien erfordern anspruchsvollere Werkzeuge und eine höhere Maschinensteifigkeit. Für die meisten Anwendungen ist ein Radius von 3×W ein sicherer Ausgangspunkt.
3. Biegewinkelbereich:Die meisten Maschinen können von 0° bis 180° biegen, aber einige Spezialeinheiten bieten bis zu 220° für Überbiegeanwendungen. Stellen Sie sicher, dass die Maschine die von Ihnen benötigten Winkel ohne Beeinträchtigung durch das Werkzeug erreichen kann.
4. Zyklusgeschwindigkeit:Gemessen in Sekunden pro Biegung wirkt sich dies auf den Produktionsdurchsatz aus. Hydraulische Maschinen benötigen typischerweise 5–15 Sekunden, während servoelektrische Maschinen bei kleinen Abschnitten 2–5 Sekunden erreichen können.
5. Kontrollsystem:Einfache SPS vs. vollständige CNC mit Touchscreen-Programmierung. CNC bietet eine größere Flexibilität, ist jedoch mit höheren Anschaffungskosten und einer steileren Lernkurve verbunden.
6. Werkzeugkompatibilität:Überprüfen Sie, ob die Maschine branchenübliche Werkzeuge oder proprietäre Konstruktionen verwendet. Standardisierte Werkzeuge reduzieren die Vorlaufzeiten und Kosten für Ersatzwerkzeuge.
7. Leistungsbedarf:Hydraulische Maschinen benötigen ein eigenes Aggregat (häufig 15–75 kW), während elektrische Maschinen mit standardmäßigen 3-Phasen-Stromversorgungen betrieben werden. Berücksichtigen Sie die elektrische Infrastruktur Ihrer Einrichtung.

Eine gut ausgewählte Maschine wird nicht nur den aktuellen Produktionsanforderungen gerecht, sondern auch der künftigen Zunahme der Teilekomplexität und Materialvielfalt Rechnung tragen. Es ist ratsam, sowohl Produktionsingenieure als auch Wartungspersonal in den Auswahlprozess einzubeziehen, um sicherzustellen, dass die ausgewählte Ausrüstung mit den betrieblichen Realitäten übereinstimmt.

6. Was sind die häufigsten Fehler beim Biegen von Flachrohren und wie können sie verhindert werden?

Selbst bei einem hochwertigen Flachrohrbieger können Mängel durch unsachgemäße Einrichtung, abgenutzte Werkzeuge oder Materialinkonsistenzen entstehen. Das Verständnis dieser Fehlermodi ist der erste Schritt zur Prävention. Nachfolgend finden Sie die am häufigsten auftretenden Probleme und deren Abhilfemaßnahmen.

• Faltenbildung am Innenradius:Tritt auf, wenn die Innenwand schneller komprimiert wird, als das Material aufnehmen kann. Verursacht durch unzureichenden Rakeldruck oder einen für die Wandstärke zu engen Biegeradius.Verhütung:Erhöhen Sie die Wischermatrizenkraft, verwenden Sie einen größeren Radius oder fügen Sie einen Dorn zur Unterstützung der Innenwand hinzu.
• Querschnittskollaps (Abflachung):Die breiten Flächen der Röhre wölben sich nach innen und verlieren ihre strukturelle Integrität. Häufig bei dünnwandigen Rohren oder wenn die Biegematrize keinen ausreichenden seitlichen Halt bietet.Verhütung:Verwenden Sie eine Matrize, die besser zu den Außenabmessungen des Rohrs passt, und ziehen Sie eine Druckmatrize in Betracht, die beim Biegen aktiv gegen die Außenwand drückt.
• Rückfederungsvariante:Eine inkonsistente Rückfederung führt insbesondere beim Biegen von hochfesten Stählen oder Aluminium dazu, dass Teile nicht den Sollwinkel einhalten.Verhütung:Implementieren Sie CNC-Überbiegungen mit Echtzeit-Winkelrückmeldung. Stellen Sie außerdem sicher, dass das Material aus einer einzigen Charge mit gleichbleibenden mechanischen Eigenschaften stammt.
• Oberflächenkratzer und Abrieb:Kratzer entstehen, wenn das Rohr gegen die Biegematrize oder den Abstreifer gleitet. Besonders problematisch ist das Festfressen bei Aluminium und Edelstahl.Verhütung:Verwenden Sie polierte Werkzeuge, tragen Sie geeignetes Schmiermittel auf und halten Sie den richtigen Abstand ein, um die Reibung zu reduzieren.
• Verdrehen oder Zurückfedern in der Ebene:Das Rohr kann sich leicht aus der Biegeebene herausdrehen, was zu einem verdrehten Teil führt. Dies ist häufig auf einen ungleichmäßigen Spanndruck oder eine falsch ausgerichtete Werkzeugausstattung zurückzuführen.Verhütung:Überprüfen Sie die Ausrichtung der Klemmmatrize und stellen Sie sicher, dass das Rohr vor jeder Biegung gerade sitzt.

Durch regelmäßige Inspektion der Werkzeuge und regelmäßige Kalibrierung der Winkelsensoren der Maschine können viele dieser Probleme erkannt werden, bevor sie zu Ausschussteilen führen. Die Dokumentation der Parameter für jedes erfolgreiche Setup hilft auch bei der Fehlerbehebung zukünftiger Läufe.

7. Wie sollte ein Flachrohrbieger gewartet werden, um eine langfristige Zuverlässigkeit zu gewährleisten?

Um die Genauigkeit und Lebensdauer eines Flachrohrbiegers zu erhalten, ist eine ordnungsgemäße Wartung unerlässlich. Ein proaktives System reduziert nicht nur Ausfallzeiten, sondern sorgt auch für eine gleichbleibende Biegequalität. Der folgende Schritt-für-Schritt-Ansatz wird für die meisten hydraulischen und CNC-Maschinen empfohlen.

1. Tägliche Sichtkontrolle:Überprüfen Sie die Klemm- und Biegebacken auf austretende Hydraulikflüssigkeit, lockere Schrauben und Anzeichen von Verschleiß. Reinigen Sie den Arbeitsbereich und entfernen Sie alle Metallspäne und -rückstände.
2. Schmierung beweglicher Teile:Tragen Sie das vom Hersteller angegebene Fett oder Öl auf alle Drehpunkte, Gleitführungen und die Biegegesenkspindel auf. Übermäßiges Einfetten kann Schmutz anziehen. Verwenden Sie daher nur die empfohlene Menge.
3. Wartung der Hydraulikflüssigkeit:Überwachen Sie den Flüssigkeitsstand und wechseln Sie den Filter in den im Handbuch angegebenen Abständen. Verunreinigte Flüssigkeit ist eine der Hauptursachen für Ventil- und Pumpenausfälle.
4. Kalibrierung von Winkelsensoren:Verwenden Sie einen Präzisionswinkelmesser oder ein digitales Winkelmessgerät, um die Genauigkeit des Biegewinkels der Maschine zu überprüfen. Bei Abweichungen über ±0,3° neu kalibrieren.
5. Inspektion von Abstreifer- und Druckstempeln:Auf Riefen oder Verformung prüfen. Abgenutzte Matrizen sollten nachgeschliffen oder ersetzt werden, um Faltenbildung und Oberflächenschäden zu vermeiden.
6. Überprüfung der elektrischen Anlage:Stellen Sie bei CNC-Maschinen sicher, dass alle Kabel fest sitzen, die Not-Aus-Funktion ordnungsgemäß funktioniert und auf dem Bedienfeld keine Fehlercodes angezeigt werden.
7. Jährlicher Rundum-Service:Beauftragen Sie einen zertifizierten Techniker mit der Durchführung einer vollständigen Überholung, einschließlich Hydraulikzylinderdichtungen, Pumpenverschleiß und Software-Updates.

Das Führen eines detaillierten Protokolls aller Wartungsaktivitäten – einschließlich Ölwechsel, Werkzeugwechsel und Kalibrierungen – hilft bei der Vorhersage von Verschleißmustern und der effizienten Planung von Ausfallzeiten. Eine gut gewartete Flachrohrbiegemaschine kann jahrzehntelang zuverlässige Dienste leisten.

8. Wie sieht die Zukunft der Flachrohrbiegetechnik aus?

Die Entwicklung des Flachrohrbiegens wird durch die Forderung nach mehr Effizienz, Präzision und Nachhaltigkeit vorangetrieben. Industrie 4.0-Konzepte werden zunehmend in Biegemaschinen integriert und ermöglichen eine Echtzeit-Datenerfassung und vorausschauende Wartung. In die Werkzeuge eingebettete Sensoren überwachen Verschleiß und Kraftschwankungen und geben Informationen an ein zentrales System zurück, das automatisch optimale Biegeparameter empfehlen kann.

Ein weiterer aufkommender Trend ist die Verwendung vonservoelektrische Antriebeanstelle der herkömmlichen Hydraulik. Diese Systeme verbrauchen weniger Energie, erzeugen weniger Lärm und bieten eine höhere Positionierungsgenauigkeit. Sie sind besonders attraktiv für Hersteller, die ihren CO2-Fußabdruck reduzieren möchten. Zusätzlich,additive Fertigungbeginnt, das Werkzeugdesign zu beeinflussen – 3D-gedruckte Matrizen mit konformen Kühlkanälen können das Wärmemanagement beim Hochgeschwindigkeitsbiegen verbessern.

Künstliche Intelligenz hält auch Einzug in die Kurvenfolge. KI-Algorithmen können die Materialeigenschaften und den Verlauf jeder Rohrcharge analysieren, um die Rückfederung mit beispielloser Genauigkeit vorherzusagen und so Ausschussraten und Rüstzeiten zu reduzieren. Außerdem,kollaborative Roboter(Cobots) werden mit Flachrohrbiegemaschinen kombiniert, um das Be- und Entladen zu automatisieren, sodass sich menschliche Bediener auf die Qualitätskontrolle und Prozessoptimierung konzentrieren können.

Während sich die Branche in Richtung bewegtDigitale Zwillinge– virtuelle Nachbildungen der physischen Biegezelle – Ingenieure können ganze Produktionsläufe simulieren, bevor ein einzelnes Rohr gebogen wird. Diese Fähigkeit wird die Zeit vom Entwurf bis zum fertigen Teil drastisch verkürzen und die kundenspezifische Fertigung fast so effizient wie die Massenproduktion machen. Die Zukunft des Flachrohrbiegens ist zweifellos intelligent, vernetzt und zunehmend autonom.
