Wie kann ein Kappengewindeschneider die Präzision und Effizienz bei der industriellen Rohrendenfertigung steigern?

Grundprinzipien der Rohrkappen- und Endgewindebildung

Die Herstellung von Präzisionsgewinden basiert auf der kontrollierten plastischen Verformung von Metallmaterialien, um gleichmäßige, maßgenaue Gewindeprofile zu erzeugen, die den Industriestandards für Passform, Festigkeit und Dichtungsleistung entsprechen. Im Gegensatz zu Gewindeschneidmethoden, bei denen Material entfernt wird, um Gewindezähne zu formen, formt die Kaltumformungstechnologie die Metalloberfläche durch ausgeübten Druck um, wobei die natürliche Kornstruktur des Materials erhalten bleibt und eine überlegene mechanische Festigkeit und Ermüdungsbeständigkeit erzielt wird. Dieses Umformverfahren eignet sich besonders gut für Rohrkomponenten, bei denen die Haltbarkeit des Gewindes einen direkten Einfluss auf die Systemsicherheit und Lebensdauer hat.

Bei Rohrkappen und Rohrenden stellt die Gewindebearbeitung einzigartige geometrische und dimensionale Herausforderungen dar, die eine spezielle Anlagenkonstruktion erfordern. Rohrkappen erfordern in der Regel Innengewinde, die auf präzise Tiefe und Konzentrizität gefertigt sind, während Rohrenden je nach Verbindungskonfiguration entweder Außen- oder Innengewinde erfordern können.KappeneinfädlerDie Systeme sind mit speziellen Werkzeug- und Spindelkonfigurationen für beide Werkstücktypen ausgestattet und gewährleisten eine gleichmäßige Druckverteilung während des Umformprozesses, um elliptische Verformungen, ungleichmäßige Gewindetiefen oder falsch ausgerichtete Gewindeachsen zu vermeiden.

Die One-Pass-Formungsfähigkeit moderner professioneller Geräte stellt einen erheblichen Fortschritt gegenüber der herkömmlichen mehrstufigen manuellen Verarbeitung dar. Bei manuellen Gewindeschneidvorgängen führen Bediener in der Regel mehrere Durchgänge mit zunehmend größeren Gewindebohrern durch, um das Gewinde nach und nach zu formen, wodurch sich das Risiko kumulativer Fehler und einer Fehlausrichtung des Werkzeugs bei jedem Durchgang erhöht. Durch das One-Pass-Formen wird das vollständige Gewindeprofil in einem einzigen, kontrollierten Hub vervollständigt und sorgt so für eine einheitliche Gewindetiefe, Steigung und Zahnform bei jedem Werkstück. Diese Fähigkeit reduziert nicht nur die Verarbeitungszeit pro Einheit, sondern eliminiert auch die Qualitätsschwankungen, die häufig bei manuellen Techniken mit mehreren Durchgängen auftreten.

Die Mechanik der Gewindeherstellung durch Kaltumformung

Die Kaltgewindeformung basiert auf dem Prinzip der plastischen Verformung, bei der das Metallmaterial an der Rohroberfläche durch gezielte radiale und axiale Kräfte in die Hohlräume eines rotierenden Düsenkopfes fließt und dort die präzise Form des Gewindeprofils annimmt. Der Prozess findet bei Raumtemperatur statt, wodurch die mit Warmumformverfahren verbundenen Materialeigenschaftenänderungen und thermischen Verformungen vermieden werden. Während sich der Schneidkopf dreht und entlang der Werkstückachse vorrückt, verdrängt jeder Zahn an der Schneidplatte nach und nach Material und baut durch kontinuierlichen, kontrollierten Druck das vollständige Gewindeprofil auf.

Einer der wesentlichen Vorteile der Kaltumformung ist der Kaltverfestigungseffekt, der an der Gewindeoberfläche auftritt. Der plastische Verformungsprozess verdichtet die Metallkornstruktur an den Gewindeflanken und -spitzen und erhöht so die Oberflächenhärte und Verschleißfestigkeit im Vergleich zu geschnittenen Gewinden. Dadurch eignen sich kaltgeformte Gewinde besonders gut für Rohrleitungssysteme, die wiederholt montiert und demontiert werden müssen oder unter hohem Druck oder Vibrationsbedingungen betrieben werden, bei denen Gewindeverschleiß zu Undichtigkeiten oder Verbindungsfehlern führen kann.

Die Qualität kaltgeformter Gewinde hängt stark von drei Kernfaktoren ab: der Präzision des Matrizenwerkzeugs, der Steifigkeit der Maschinenstruktur und der Genauigkeit des Vorschubmechanismus. Die Zähne der Matrizen müssen mit Toleranzen im Mikrometerbereich und glatten Oberflächen bearbeitet werden, um einen sauberen Materialfluss zu gewährleisten und ein Einreißen oder Abrieb der Oberfläche zu verhindern, insbesondere bei der Arbeit mit weicheren Metallen wie Kupfer oder Aluminium. Die Maschinenstruktur muss die beim Umformprozess entstehenden Reaktionskräfte aufnehmen, ohne sich zu verbiegen, da bereits geringfügige Durchbiegungen zu kegelförmigen Gewindegängen oder falsch ausgerichteten Steigungen führen können. Schließlich muss der Vorschubmechanismus perfekt mit der Spindeldrehung synchronisiert sein, um sicherzustellen, dass die richtige Gewindesteigung über die gesamte Gewindelänge konstant beibehalten wird.

Materialkompatibilität und Einhaltung der Gewindestandards

Industrielle Rohrleitungssysteme verwenden eine breite Palette von Metallmaterialien, von denen jedes unterschiedliche mechanische Eigenschaften aufweist, die das Gewindeformverhalten beeinflussen. Professionelle Gewindebearbeitungsgeräte sind für die gängigsten Rohrmaterialien ausgelegt und verfügen über einstellbare Geschwindigkeits- und Kraftparameter, um die Umformergebnisse für jeden Materialtyp zu optimieren.

Über die Materialkompatibilität hinaus ist die Einhaltung globaler Gewindestandards eine entscheidende Anforderung für Rohrfertigungsanlagen, die nationale und internationale Märkte bedienen. Verschiedene Regionen und Branchen verwenden unterschiedliche Gewindestandards mit spezifischen Profilen, Steigungsabmessungen und Toleranzspezifikationen. Professionelle Gewindebearbeitungsgeräte unterstützen diese Standards durch austauschbare Schneidköpfe, die genau auf die Anforderungen jedes Standards zugeschnitten sind.

Zu den gebräuchlichsten Standards zählen der in Nordamerika weit verbreitete Standard „National Pipe Tapered“ (NPT) für allgemeine Zwecke und Druckrohranwendungen, die Standards „British Standard Pipe Tapered“ (BSPT) und „British Standard Pipe Parallel“ (BSPP), die in ganz Europa und vielen asiatischen Märkten verwendet werden, sowie der Standard „National Pipe Straight Mechanical“ (NPSM), der für mechanische Verbindungen verwendet wird. Jeder Standard erfordert eine spezifische Matrizengeometrie, und die Möglichkeit, schnell zwischen Matrizensätzen zu wechseln, ermöglicht es den Fertigungsanlagen, sich an unterschiedliche Kundenanforderungen anzupassen, ohne in mehrere dedizierte Maschinen investieren zu müssen.

Wichtige Leistungsindikatoren für professionelle Garnverarbeitungsgeräte

Die Bewertung von Garnverarbeitungsgeräten erfordert die Untersuchung mehrerer zentraler Leistungskennzahlen, die sich direkt auf die Produktionsleistung, die Produktqualität und die langfristige Betriebszuverlässigkeit auswirken. Das Verständnis dieser Kennzahlen ermöglicht es Fertigungsteams, verschiedene Ausrüstungsoptionen zu vergleichen und Lösungen auszuwählen, die auf ihr spezifisches Produktionsvolumen, ihre Präzisionsanforderungen und Werkstückeigenschaften abgestimmt sind.

Verarbeitungszykluszeit und Produktionskonsistenz

Die Bearbeitungszykluszeit, definiert als die Gesamtzeit, die erforderlich ist, um ein vollständiges Gewinde an einem einzelnen Werkstück fertigzustellen, ist eine primäre Messgröße zur Beurteilung des Produktionsdurchsatzes. Die Taktzeit umfasst nicht nur die aktive Umformzeit, sondern auch die Zeit zum Beladen, Positionieren und Entladen des Werkstücks. Bei manuellen Verarbeitungsmethoden variieren die Zykluszeiten je nach Können und Ermüdungsgrad des Bedieners stark. Erfahrene Bediener fertigen bei kleineren Größen typischerweise alle paar Minuten einen Gewindegang an, bei größeren Durchmessern oder schwierigen Materialien dauert es länger.

Spezielle mechanisierte Geräte reduzieren die Zykluszeiten durch automatisierte Vorschubmechanismen und optimierte Spindelgeschwindigkeiten erheblich. Bei gängigen Rohrgrößen können professionelle Maschinen ein vollständiges Gewinde in mehreren zehn Sekunden fertigstellen, was im Vergleich zu manuellen Methoden eine mehrfache Steigerung des Durchsatzes darstellt. Noch wichtiger ist, dass mechanisierte Geräte äußerst konstante Zykluszeiten über kontinuierliche Produktionsläufe hinweg liefern und so Produktivitätseinbußen vermeiden, die durch Ermüdung manueller Bediener im Laufe einer Schicht entstehen.

Die Produktionskonsistenz geht über die Zykluszeit hinaus und umfasst auch die Maßkonsistenz aller Werkstücke. Bei manuellen Vorgängen können Gewindetiefe, Startposition und Rechtwinkligkeit von Werkstück zu Werkstück erheblich variieren, selbst wenn derselbe Bediener arbeitet. Diese Variabilität führt zu höheren Ausschussraten, längerer Nacharbeitszeit und potenziellen Problemen bei der späteren Montage. Mechanisierte Geräte mit festen Positionierungsanschlägen und kontrolliertem Vorschubweg produzieren Gewinde mit nahezu identischen Abmessungen über Hunderte oder Tausende von Teilen, wodurch die Ausschussquote reduziert und die Montageprozesse für Endbenutzer vereinfacht werden.

Maßtoleranz und Gewindequalität

Die Gewindegenauigkeit wird anhand mehrerer Dimensionsparameter gemessen, von denen jeder zum richtigen Sitz, zur Dichtleistung und zur Festigkeit der Verbindung beiträgt. Zu diesen Parametern gehören Hauptdurchmesser, Nebendurchmesser, Flankendurchmesser, Gewindesteigung, Konzentrizität und Gewindelänge. Professionelle Geräte sind so konstruiert, dass bei all diesen Parametern enge Toleranzen eingehalten werden, um die Einhaltung von Industriestandards und eine zuverlässige Leistung im Betrieb zu gewährleisten.

Die Toleranz des Steigungsdurchmessers ist besonders wichtig für Rohrverbindungen mit Gewinde, da sie direkt die Passung zwischen zusammenpassenden Teilen und die Integrität der Dichtung bestimmt. Bei konischen Rohrgewinden, die für eine leckagefreie Abdichtung auf die Passung zwischen den Gegengewinden angewiesen sind, sind genaue Steigungsdurchmesser und Konuswinkel unerlässlich. Geräte mit unzureichender struktureller Steifigkeit oder unpräzisen Vorschubmechanismen können Gewinde mit konischem Steigungsdurchmesser oder inkonsistenter Konizität erzeugen, was dazu führt, dass Verbindungen entweder undicht werden oder sich während der Montage nicht richtig festfressen.

Die Qualität der Oberflächenbeschaffenheit ist ein weiterer wichtiger Aspekt der Gewindeleistung. Glatte, gleichmäßige Gewindeflanken reduzieren die Reibung bei der Montage, minimieren den Verschleiß bei wiederholten Verbindungen und unterstützen eine effektive Abdichtung mit Gewindedichtmitteln. Kaltumformverfahren führen natürlich zu glatteren Gewindeoberflächen als Schneidverfahren, aber die Qualität der Matrizenoberfläche und die Genauigkeit der Umformbewegung haben direkten Einfluss auf das endgültige Finish. Hochwertige Ausrüstung mit präzisionsgeschliffenen Matrizen und stabiler Spindelbewegung erzeugt Gewinde mit gleichmäßiger Oberflächengüte ohne Risse, Rattermarken oder Materialansammlungen.

Die obige Tabelle fasst die vergleichende Leistung von drei gängigen Thread-Verarbeitungsansätzen zusammen. Mit der Weiterentwicklung der Ausrüstung steigen auch der erreichbare Toleranzgrad, die Flexibilität im Größenbereich und die Produktionsvolumenkapazität. Einrichtungen müssen diese Leistungsfaktoren gegen ihre betrieblichen Anforderungen abwägen, um die am besten geeignete Lösung für ihre spezifische Anwendung auszuwählen.

Manuelle und automatisierte Fadenverarbeitungssysteme: Ein umfassender Vergleich

Gewindeverarbeitungsgeräte werden grob in manuelle und automatisierte Systemtypen eingeteilt, die jeweils unterschiedliche Betriebsmerkmale, Vorteile und ideale Anwendungsfälle aufweisen. Die Auswahl zwischen diesen Kategorien hängt von Faktoren wie Produktionsvolumen, Werkstückvielfalt, verfügbaren Fähigkeiten des Bedieners und Platzbeschränkungen in der Anlage ab. Das Verständnis der relativen Stärken jedes Systemtyps hilft Entscheidungsträgern, fundierte Entscheidungen zu treffen, die mit ihren betrieblichen Realitäten übereinstimmen.

Manuelle Gewindeverarbeitungsgeräte: Eigenschaften und geeignete Szenarien

Manuelle Gewindeschneidmaschinen verfügen über einen manuell betätigten Vorschubmechanismus, bei dem der Bediener das Vor- und Zurückziehen des Schneidkopfes mithilfe eines Handrads oder Hebels steuert. Die Maschine sorgt für eine angetriebene Spindeldrehung, der Bediener behält jedoch die direkte Kontrolle über Vorschubgeschwindigkeit, Formdruck und Gewindetiefe. Dieser halbmechanisierte Ansatz bietet einen Mittelweg zwischen vollständig manuellem Handgewindebohren und vollständig automatisierten Systemen.

Zu den Hauptvorteilen manueller Maschinen gehören geringere Vorabkosten für die Ausrüstung, eine kompakte Stellfläche und eine hohe betriebliche Flexibilität. Bediener können Umformparameter im Handumdrehen an unterschiedliche Materialien oder spezielle Werkstückanforderungen anpassen, wodurch sich diese Maschinen gut für Lohnwerkstätten und Fertigungsanlagen eignen, die häufige Änderungen der Rohrgröße, des Materials und des Gewindestandards bewältigen müssen. Das einfachere mechanische Design bedeutet auch eine einfachere Wartung und weniger komplexe Komponenten, die eine spezielle Wartung erfordern könnten.

Manuelle Maschinen haben inhärente Einschränkungen. Der Produktionsdurchsatz hängt weiterhin von den Fähigkeiten und der körperlichen Ausdauer des Bedieners ab, da der Bediener während des gesamten Umformprozesses eine gleichmäßige Kraft aufbringen und eine konstante Vorschubgeschwindigkeit aufrechterhalten muss. Die Qualitätskonsistenz kann auch von Bediener zu Bediener oder im Laufe einer langen Schicht variieren, da Ermüdung zu Schwankungen in der Vorschubgeschwindigkeit oder Ausrichtung führt. Aus diesen Gründen sind manuelle Maschinen am effektivsten für kleine bis mittlere Produktionsmengen, bei denen Flexibilität Vorrang vor maximalem Durchsatz hat.

Automatisierte Thread-Verarbeitungssysteme: Fähigkeiten und betriebliche Vorteile

Automatische Einfädelmaschinen verfügen über angetriebene Vorschubmechanismen mit voreingestellten Bewegungsgrenzen und einstellbaren Geschwindigkeitssteuerungen, wodurch der für jeden Produktionszyklus erforderliche manuelle Aufwand reduziert wird. Sobald der Bediener das Werkstück lädt und die entsprechenden Parameter einstellt, führt die Maschine den gesamten Gewindeformzyklus automatisch durch und fährt den Schneidkopf zurück, sobald die voreingestellte Gewindetiefe erreicht ist. Höherstufige Automatisierungssysteme können auch eine automatische Werkstückspannung, integrierte Kühlsysteme und programmierbare Zyklusparameter für verschiedene Werkstücktypen umfassen.

Der größte Vorteil automatisierter Systeme ist die konsistente Fähigkeit zur Produktion hoher Stückzahlen. Dank der automatisierten Vorschubsteuerung bleiben die Zykluszeiten bei allen Werkstücken gleich, unabhängig von der Ermüdung oder dem Kenntnisstand des Bedieners. Ein einzelner Bediener kann mehrere Maschinen gleichzeitig bedienen und Werkstücke be- und entladen, während die Maschinen ihre Zyklen durchlaufen, was die Gesamtarbeitsproduktivität erheblich steigert. Die kontrollierte Vorschubbewegung sorgt außerdem für eine gleichmäßigere Gewindequalität mit engeren Maßtoleranzen und geringeren Ausschussraten im Vergleich zum manuellen Betrieb.

Automatisierte Systeme bieten auch eine verbesserte Prozesswiederholbarkeit bei großen Produktionsläufen. Sobald optimale Parameter für eine bestimmte Rohrgröße, ein bestimmtes Material und einen Gewindestandard festgelegt sind, können diese Einstellungen gespeichert und für zukünftige Produktionsläufe repliziert werden, um eine gleichbleibende Qualität über verschiedene Schichten und Produktionschargen hinweg sicherzustellen. Diese Wiederholbarkeit ist besonders wertvoll für Anlagen, die standardisierte Rohrkomponenten für langfristige Lieferverträge herstellen, bei denen eine gleichbleibende Produktqualität eine zentrale Anforderung ist.

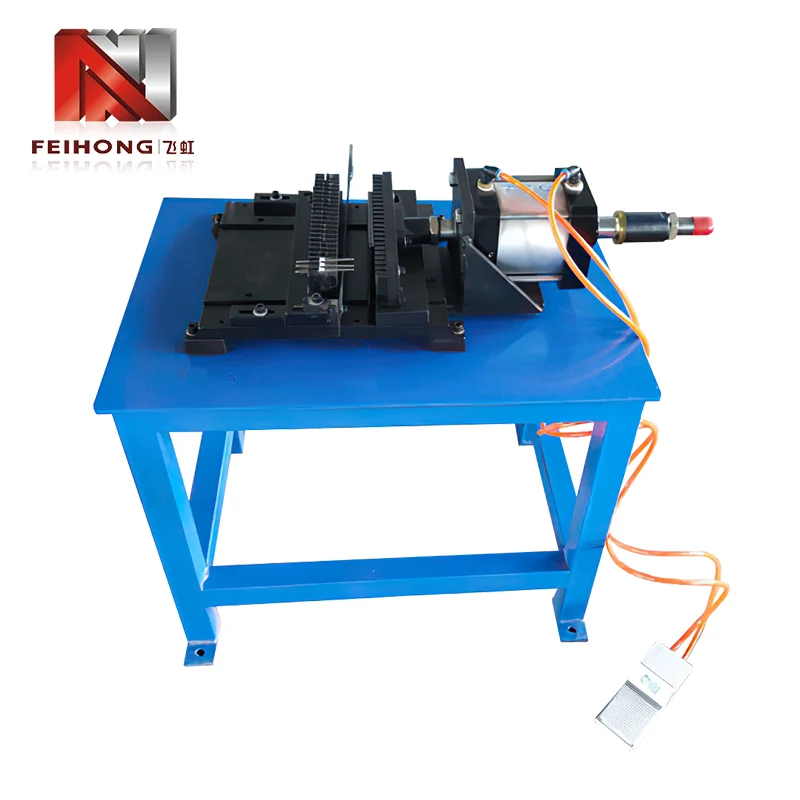

Als einer der spezialisierten Hersteller auf diesem GebietZhaoqing Feihong Machinery & Electrical Co., Ltd.bietet sowohl manuelle als auch automatische Gerätekonfigurationen an, sodass Betriebe Lösungen auswählen können, die ihrem spezifischen Produktionsumfang und ihren betrieblichen Anforderungen entsprechen. Jede Konfiguration ist darauf ausgelegt, zuverlässige Leistung, präzise Gewindeformung und lange Lebensdauer zu bieten, mit Designoptimierungen, die auf die besonderen Anforderungen der Rohrkappen- und Rohrendgewindeverarbeitung zugeschnitten sind.

Wesentliche Konstruktionsmerkmale für eine zuverlässige und langfristige Gewindeverarbeitung

Die Leistung und Haltbarkeit von Gewindebearbeitungsgeräten werden direkt durch zentrale Designentscheidungen bestimmt, die sich mit den mechanischen Belastungen bei Kaltumformvorgängen befassen. Hochwertige Maschinen verfügen über spezifische technische Merkmale, die die Präzision erhöhen, die Lebensdauer verlängern, die Bedienersicherheit verbessern und den Wartungsaufwand reduzieren. Das Verständnis dieser Konstruktionsmerkmale hilft Gerätekäufern, die Verarbeitungsqualität zu bewerten und Maschinen zu identifizieren, die unter kontinuierlichen Produktionsbedingungen eine konstante Leistung erbringen können.

Strukturelle Steifigkeit und Schwingungsdämpfungsdesign

Der Gewindeformungsprozess erzeugt erhebliche radiale und axiale Kräfte, die zu Durchbiegungen der Maschine führen können, wenn die Struktur nicht ausreichend steif ist. Selbst eine mikroskopische Durchbiegung der Spindel oder des Maschinenrahmens während des Betriebs kann zu kegeligen Gewinden, Steigungsfehlern oder einer schlechten Oberflächengüte führen. Aus diesem Grund verwenden professionelle Maschinen schwere, vibrationsdämpfende Konstruktionsmaterialien und robuste Rahmenkonstruktionen, um die Formstabilität unter Last aufrechtzuerhalten.

Hochwertige Maschinen verfügen typischerweise über Maschinenkörper und Grundstrukturen aus Gusseisen. Gusseisen weist hervorragende Schwingungsdämpfungseigenschaften auf und absorbiert die beim Umformprozess entstehenden hochfrequenten Schwingungen, bevor sie die Werkzeugausrichtung oder die Werkstückpräzision beeinträchtigen können. Die dichte, homogene Struktur von Gusseisen bietet außerdem eine außergewöhnliche langfristige Dimensionsstabilität und widersteht Verformungen oder Verschiebungen im Laufe der Jahre, die die Bearbeitungsgenauigkeit beeinträchtigen könnten.

Zu den weiteren Steifigkeitsmerkmalen gehören verstärkte Spindelgehäuse, präzisionsgeschliffene Führungsschienen und hochbelastbare Lagerbaugruppen. Die Spindelbaugruppe, die den Gewindeschneidkopf hält und dreht, muss mit minimalem radialem und axialem Spiel laufen, um eine konzentrische Gewindebildung zu gewährleisten. Hochpräzise Kegelrollenlager oder Schrägkugellager sorgen für die nötige Belastbarkeit und Rundlaufgenauigkeit, während richtig dimensionierte Spindelwellen einer Biegung bei Umformbelastung standhalten.

Flexibilität des Werkzeugsystems und Schnellwechselmechanismus

Die Fähigkeit, sich schnell an unterschiedliche Rohrgrößen und Gewindestandards anzupassen, ist für die meisten Fertigungsanlagen eine entscheidende Fähigkeit. Moderne Gewindebearbeitungsmaschinen nutzen modulare Düsenkopfsysteme, die einen schnellen Werkzeugwechsel ermöglichen und Ausfallzeiten bei Produktionsumstellungen minimieren. Das Design des Düsenkopfs und des Spannmechanismus wirkt sich direkt auf die Wechselgeschwindigkeit, die Ausrichtungsgenauigkeit und die allgemeine Betriebsflexibilität aus.

Schnellwechsel-Schneidkopfsysteme nutzen präzisionsgefertigte Positionierungsflächen und sichere Klemmmechanismen, um sicherzustellen, dass jeder Schneidkopfsatz immer in genau der gleichen Position installiert wird. Dadurch entfällt die Notwendigkeit zeitaufwändiger Ausrichtungsanpassungen nach jedem Werkzeugwechsel, sodass Bediener innerhalb von Minuten statt Stunden zwischen Rohrgrößen oder Gewindestandards wechseln können. Die Positionierungsflächen sind gehärtet und geschliffen, um die Genauigkeit über Tausende von Werkzeugwechselzyklen hinweg aufrechtzuerhalten.

Die Matrizenwerkzeuge selbst stellen eine kritische Verbrauchskomponente dar, die sich direkt auf die Gewindequalität und die Produktionskosten auswirkt. Professionelle Matrizen werden aus hochlegiertem Werkzeugstahl hergestellt und einer Präzisionsbearbeitung und Wärmebehandlung unterzogen, um die erforderliche Härte, Zähigkeit und Verschleißfestigkeit zu erreichen. Premium-Matrizen können auch spezielle Oberflächenbeschichtungen wie Titannitrid (TiN) oder diamantähnlichen Kohlenstoff (DLC) aufweisen, um die Reibung zu reduzieren, den Materialfluss zu verbessern und die Lebensdauer zu verlängern, insbesondere bei der Verarbeitung schwieriger Materialien wie Edelstahl.

Bedienersicherheit und ergonomisches Design

Bei industriellen Produktionsanlagen müssen Bedienersicherheit und Ergonomie Vorrang haben, um Verletzungen am Arbeitsplatz zu reduzieren und einen nachhaltigen Langzeitbetrieb zu unterstützen. Bei Gewindebearbeitungsmaschinen sind rotierende Komponenten und erhebliche Umformkräfte erforderlich, sodass geeignete Sicherheitsfunktionen zu einem wesentlichen Konstruktionsaspekt und nicht zu einer optionalen Ergänzung werden.

Diese Konstruktionsmerkmale tragen gemeinsam zu einer sichereren und effizienteren Arbeitsumgebung bei, verringern das Risiko von Arbeitsunfällen und unterstützen eine gleichbleibende Leistung des Bedieners während der gesamten Produktionsschicht. Betriebe, die Geräte mit einem starken ergonomischen und sicherheitstechnischen Design priorisieren, verzeichnen in der Regel geringere Fehlzeiten, weniger Zwischenfälle am Arbeitsplatz und eine insgesamt höhere betriebliche Effizienz.

Branchenanwendungen und Anwendungsszenarien

Spezialisierte Gewindeverarbeitungsgeräte bedienen eine Vielzahl von Branchen, in denen Gewinderohrverbindungen eine entscheidende Rolle für die Systemfunktion und -sicherheit spielen. Jede Branche hat einzigartige Leistungsanforderungen, behördliche Standards und Anforderungen an das Produktionsvolumen, die die Auswahl von Gewindeverarbeitungslösungen beeinflussen. Das Verständnis dieser Anwendungsszenarien hilft Gerätebenutzern, die Maschinenfunktionen an spezifische Branchenanforderungen anzupassen.

Herstellung von Sanitär- und HVAC-Systemen

Der Sanitär- und HVAC-Sektor stellt einen der größten Märkte für Gewinderohrkomponenten dar, wobei jährlich Millionen von Gewinderohrenden und -kappen im Wohn- und Gewerbebau verwendet werden. Trinkwasserversorgungssysteme, Entwässerungssysteme, Heizungsrohre und Kältemittelleitungen für Klimaanlagen sind alle auf Gewindeverbindungen angewiesen, um eine schnelle, zuverlässige Installation und eine langfristige leckagefreie Leistung zu gewährleisten.

Für Hersteller von Sanitärkomponenten haben Produktionseffizienz und gleichbleibende Gewindequalität oberste Priorität. Die Massenproduktion von Standardrohrgrößen erfordert Geräte, die für einen kontinuierlichen Betrieb mit minimalen Ausfallzeiten für Werkzeugwechsel oder Wartung geeignet sind. Die Gewindequalität muss den Anforderungen der Sanitärvorschriften hinsichtlich Druckfestigkeit und Leckagefestigkeit entsprechen, da fehlerhafte Gewinde nach der Installation zu kostspieligen Wasserschäden und Garantieansprüchen führen können.

Bei HVAC-Anwendungen kommen zusätzliche Überlegungen hinzu, darunter die Kompatibilität mit Kühlgasen und Anforderungen an korrosionsbeständige Materialien wie Kupfer und verzinkter Stahl. Gewindeformungsgeräte, die in der HVAC-Herstellung eingesetzt werden, müssen saubere, gratfreie Gewinde liefern, die eine ordnungsgemäße Bördelung und Verbindungsabdichtung unterstützen und so Kältemittellecks verhindern, die die Systemeffizienz beeinträchtigen und teure Serviceeinsätze erforderlich machen können.

Für Produktionsstätten, die sich auf die Herstellung von Rohrkappen für Sanitär- und HVAC-Lieferketten konzentrieren,KappeneinfädlerDie Ausrüstung bietet spezielle Möglichkeiten zum Formen von Innengewinden, die für die Großserienproduktion von Kappen optimiert sind. Der Umformprozess in einem Durchgang gewährleistet eine gleichmäßige Gewindetiefe und -konizität über Tausende von Kappen hinweg, unterstützt eine gleichbleibende Montageleistung und reduziert die Anforderungen an die Qualitätskontrolle.

Rohrleitungen für petrochemische und industrielle Prozesse

Petrochemische Raffinerien, chemische Verarbeitungsanlagen und Energieerzeugungsanlagen nutzen ausgedehnte Rohrleitungsnetze, die Flüssigkeiten und Gase unter hohem Druck und oft extremen Temperaturbedingungen transportieren. Gewindeverbindungen in diesen Umgebungen müssen nicht nur mechanischer Beanspruchung und Druck, sondern auch korrosiver chemischer Einwirkung standhalten, was Gewindequalität und Materialintegrität zu entscheidenden Sicherheitsfaktoren macht.

Bei industriellen Prozessrohren werden im Vergleich zu Standard-Sanitäranwendungen typischerweise Rohre mit größerer Wandstärke und Legierungsmaterialien mit höherer Festigkeit verwendet. Gewindeverarbeitungsgeräte für diesen Sektor müssen über ausreichende Leistung und strukturelle Steifigkeit verfügen, um Gewinde in dickwandigen Rohren aus legiertem Stahl zu formen und gleichzeitig die engen Toleranzen einzuhalten, die für die Integrität von Hochdruckverbindungen erforderlich sind. Die Ausrüstung muss außerdem eine Reihe spezieller Gewindestandards unterstützen, die für industrielle Rohrleitungsanwendungen spezifiziert sind.

Kaltgeformte Gewinde sind aufgrund ihrer erhöhten mechanischen Festigkeit besonders vorteilhaft für industrielle Rohrleitungsanwendungen. Die kaltverfestigte Gewindeoberfläche und die ununterbrochene Kornstruktur sorgen für eine bessere Beständigkeit gegen Ermüdungsversagen unter zyklischen Druck- und Vibrationsbedingungen, die in industriellen Prozesssystemen üblich sind. Diese verbesserte Haltbarkeit führt zu einer längeren Lebensdauer der Gewindeverbindungen und einem geringeren Risiko eines katastrophalen Ausfalls in kritischen Prozessleitungen.

Kommunale Infrastruktur und Brandschutzsysteme

Ein weiterer wichtiger Einsatzbereich für Gewinderohrkomponenten sind kommunale Wasserversorgungsnetze, Abwasseraufbereitungsanlagen und Brandschutzsprinkleranlagen. Diese öffentlichen Infrastruktursysteme erfordern einen jahrzehntelangen zuverlässigen Betrieb mit minimalem Wartungsaufwand, sodass die Verbindungsintegrität eine langfristige Leistungspriorität darstellt.

Für Brandschutzsysteme gelten besonders strenge Anforderungen, da ein Versagen der Schraubverbindungen dazu führen kann, dass Sprinkleranlagen im Brandfall nicht mehr funktionsfähig sind. Brandschutzrohrnormen legen genaue Gewindeabmessungen und Installationsanforderungen fest, um eine gleichbleibende Leistung aller Systemkomponenten sicherzustellen. Gewindeverarbeitungsgeräte für die Herstellung von Brandschutzrohren müssen Gewinde produzieren, die diese anspruchsvollen Standards konsequent erfüllen und eine zuverlässige Systemleistung für Lebenssicherheitsanwendungen unterstützen.

Kommunale Wasser- und Abwassersysteme verwenden im Vergleich zu Sanitärinstallationen in Privathaushalten häufig Rohre mit größerem Durchmesser und erfordern daher Geräte, die Rohrgrößen von bis zu 6 Zoll oder mehr bewältigen können. Bei diesen Anwendungen kommen häufig auch verzinkte oder beschichtete Rohre zur Korrosionsbeständigkeit zum Einsatz, was Gewindeformprozesse erfordert, die die Schutzbeschichtung bewahren und gleichzeitig präzise, ​​saubere Gewinde erzeugen. Richtig geformte Gewinde minimieren Beschichtungsschäden an der Verbindungsstelle, bewahren die Korrosionsbeständigkeit und verlängern die Lebensdauer des installierten Rohrleitungsnetzes.

Best Practices für Wartung und Betrieb für eine längere Lebensdauer der Geräte

Selbst Garnverarbeitungsgeräte von höchster Qualität erfordern ordnungsgemäße Wartung und ordnungsgemäßen Betrieb, um über die vorgesehene Lebensdauer hinweg eine gleichbleibende Leistung zu erbringen. Durch die Einhaltung etablierter Best Practices für Routinepflege, Werkzeugverwaltung und Bedienerschulung werden ungeplante Ausfallzeiten reduziert, die Gewindegenauigkeit aufrechterhalten und die Nutzungsdauer sowohl der Maschine als auch ihrer Werkzeugkomponenten verlängert.KappeneinfädlerWenn die Ausrüstung gemäß den Richtlinien des Herstellers gewartet wird, kann sie auch unter kontinuierlichen Produktionsbedingungen viele Jahre lang zuverlässig funktionieren.

Routineinspektions- und Schmierprotokolle

Regelmäßige Inspektionen und ordnungsgemäße Schmierung bilden die Grundlage für eine effektive Gerätewartung. Diese vorbeugenden Maßnahmen identifizieren potenzielle Probleme, bevor sie zu Geräteausfällen oder Qualitätsminderungen führen, und sie reduzieren Reibung und Verschleiß an kritischen beweglichen Komponenten.

Zu den täglichen Inspektionen vor dem Betrieb sollten die Überprüfung aller Sicherheitsvorrichtungen, die Überprüfung der Glätte der Spindel und des Vorschubmechanismus, die Überprüfung der Matrizenwerkzeuge auf Verschleiß oder Beschädigungen sowie die Bestätigung des ordnungsgemäßen Schmiermittelstands gehören. Bediener sollten auch die Werkstückspannmechanismen überprüfen, um sicherzustellen, dass sie die Werkstücke während des Umformvorgangs sicher und ohne Verrutschen halten. Alle während des Betriebs festgestellten ungewöhnlichen Geräusche, Vibrationen oder Bewegungsunregelmäßigkeiten sollten umgehend untersucht werden, um die Grundursache zu ermitteln, bevor die Produktion fortgesetzt wird.

Die Schmierungsanforderungen variieren je nach Maschinenkomponente. Spindellager, Führungsschienen, Vorschubspindeln und Getriebebaugruppen erfordern alle bestimmte Schmiermitteltypen und Schmierintervalle, die vom Gerätehersteller angegeben werden. Durch die Verwendung der richtigen Schmiermittelsorte und deren Anwendung in den empfohlenen Abständen wird vorzeitiger Verschleiß verhindert und die präzise Ausrichtung wichtiger Komponenten aufrechterhalten. Eine Überschmierung sollte vermieden werden, da überschüssiges Schmiermittel Metallstaub und Späne anziehen kann, die als abrasive Partikel wirken und den Verschleiß beschleunigen, anstatt ihn zu verhindern.

Die richtige Schmierung erstreckt sich auch auf den Gewindeformprozess selbst. Umformschmierstoffe oder Schneidflüssigkeiten dienen mehreren Zwecken: Sie verringern die Reibung zwischen Matrize und Werkstück, leiten die beim Umformen entstehende Wärme ab, verbessern die Oberflächengüte und spülen feine Metallpartikel weg. Die Auswahl des geeigneten Umformschmiermittels für das Werkstückmaterial und dessen Auftragung in der richtigen Menge verbessert die Gewindequalität und verlängert die Lebensdauer der Matrize erheblich. Um optimale Ergebnisse zu erzielen, sollten Schmierstofftyp und Auftragungsmethode sowohl auf das zu verarbeitende Material als auch auf das Produktionsvolumen abgestimmt sein.

Ein gut gewarteter Kappengewindeschneider kann seine ursprünglichen Werkstoleranzen viele Jahre lang beibehalten, während bei vernachlässigter Ausrüstung innerhalb eines Bruchteils der vorgesehenen Lebensdauer ein beschleunigter Verschleiß und eine Verschlechterung der Gewindequalität auftreten können. Die Erstellung eines formellen vorbeugenden Wartungsplans mit dokumentierten Inspektionspunkten, Schmierverfahren und Wartungsintervallen ist die effektivste Möglichkeit, Anlageninvestitionen zu schützen und eine langfristige Produktionszuverlässigkeit sicherzustellen.

Richtlinien zur Werkzeugwartung und -kalibrierung

Die Werkzeugausstattung stellt eine kritische Produktionskomponente dar, die sich direkt auf die Gewindequalität und die Betriebskosten auswirkt. Die richtige Pflege und Wartung der Werkzeuge verlängert die Lebensdauer der Matrizen, sorgt für eine gleichbleibende Gewindequalität und reduziert die Gesamtausgaben für die Werkzeuge. Zu einer effektiven Werkzeugverwaltung gehören die ordnungsgemäße Handhabung, Routineinspektion, geplanter Austausch und genaue Kalibrierung.

Nach jedem Produktionslauf sollten die Matrizen gründlich gereinigt werden, um Metallspäne, Schmiermittelrückstände und angesammelte Ablagerungen zu entfernen. Eine weiche Bürste und ein geeignetes Reinigungslösungsmittel entfernen Verunreinigungen, ohne die Präzisionsformoberflächen zu beschädigen. Gereinigte Matrizen sollten leicht mit Rostschutzöl bestrichen und an einem trockenen, geschützten Ort gelagert werden, um Korrosion und Oberflächenschäden zu vermeiden. Matrizen sollten immer in den passenden Sätzen aufbewahrt werden, um eine Vermischung von Komponenten aus verschiedenen Sätzen zu vermeiden, was zu falschen Gewindeprofilen führen könnte.

Die regelmäßige Inspektion der Matrizenzähne auf Verschleiß, Absplitterungen oder Oberflächenschäden ermöglicht einen rechtzeitigen Austausch, bevor sich die Qualität des Werkzeugs verschlechtert oder die Ausschussrate steigt. Zu den Anzeichen von Werkzeugverschleiß gehören eine verminderte Qualität der Gewindeoberfläche, erhöhte Anforderungen an die Formkraft und Maßabweichungen von der Spezifikation. Bediener und Wartungspersonal sollten lernen, diese Frühwarnzeichen zu erkennen und den Werkzeugwechsel während der geplanten Ausfallzeit zu planen, anstatt auf einen katastrophalen Werkzeugausfall zu warten.

Durch regelmäßige Maschinenkalibrierung wird sichergestellt, dass die Ausrüstung weiterhin Gewinde innerhalb der Spezifikation produziert, auch wenn die Komponenten mit der Zeit verschleißen. Zu den Kalibrierungsverfahren gehören die Überprüfung des Spindelrundlaufs, die Überprüfung der Genauigkeit der Vorschubsteigung und die Bestätigung der Positionierung des Gewindetiefenanschlags. Die Kalibrierung sollte von geschultem Personal mit geeigneten Präzisionsmessgeräten durchgeführt werden und alle Anpassungen sollten den Herstellerspezifikationen entsprechen. Durch regelmäßige Kalibrierung werden allmähliche Schwankungen der Maschinenleistung erfasst, bevor sie sich auf die Produktqualität auswirken, und so wird über die gesamte Lebensdauer der Maschine hinweg eine konstante Produktionsleistung gewährleistet.

Bedienerschulung und standardisierte Betriebsabläufe

Selbst die am besten gewarteten Geräte weisen bei unsachgemäßer Bedienung eine mangelhafte Leistung auf. Umfassende Bedienerschulungen und standardisierte Betriebsabläufe stellen sicher, dass die Ausrüstung innerhalb ihrer Konstruktionsparameter verwendet wird, wodurch unnötiger Verschleiß reduziert, Sicherheitsrisiken minimiert und eine gleichbleibende Produktionsqualität aufrechterhalten wird. Gut geschulte Bediener erkennen außerdem eher frühe Anzeichen von Geräteproblemen und ermöglichen so eine rechtzeitige Wartung, bevor die Probleme eskalieren.

Eine effektive Bedienerschulung deckt mehrere Wissens- und Fähigkeitsbereiche ab. Bediener sollten die grundlegenden Funktionsprinzipien der Ausrüstung verstehen, einschließlich der Funktion jeder Steuerung und der Beziehung zwischen einstellbaren Parametern und der Fadenqualität. Sie sollten die richtigen Techniken zum Laden und Spannen von Werkstücken erlernen, um eine korrekte Ausrichtung sicherzustellen und ein Verrutschen des Werkstücks während der Umformung zu verhindern. Die Schulung sollte auch Anweisungen zu Verfahren zum Werkzeugwechsel, routinemäßigen Wartungsaufgaben, Sicherheitsprotokollen und grundlegender Fehlerbehebung bei häufigen Problemen umfassen.

Standardisierte Betriebsanweisungen (SOPs) dokumentieren den korrekten Schritt-für-Schritt-Prozess für jede Maschinenfunktion, einschließlich der Einrichtung für verschiedene Rohrgrößen, Parametereinstellungen für verschiedene Materialien, Verfahren zum Werkzeugwechsel und täglichen Wartungsaufgaben. Schriftliche SOPs gewährleisten einen konsistenten Betrieb über verschiedene Schichten und verschiedene Bediener hinweg, reduzieren die Schwankungen in der Produktqualität und minimieren das Risiko von Bedienerfehlern. SOPs sollten regelmäßig überprüft und aktualisiert werden, um Best Practices zu integrieren, neue Gerätekonfigurationen zu berücksichtigen und Änderungen in den Produktionsanforderungen widerzuspiegeln.

Kontinuierliche Schulungen und Kompetenzentwicklung verbessern die betriebliche Leistung weiter. Durch regelmäßige Auffrischungsschulungen werden die richtigen Techniken vertieft und die Bediener über neue Verfahren oder Gerätemodifikationen informiert. Cross-Training ermöglicht es mehreren Teammitgliedern, die Ausrüstung zu bedienen, was die Produktionsflexibilität erhöht und die Abhängigkeit von einem einzigen qualifizierten Bediener verringert. Anlagen, die in eine umfassende Bedienerschulung investieren, verzeichnen in der Regel geringere Ausfallzeiten der Geräte, eine höhere Produktqualität und eine verbesserte Sicherheit am Arbeitsplatz.
