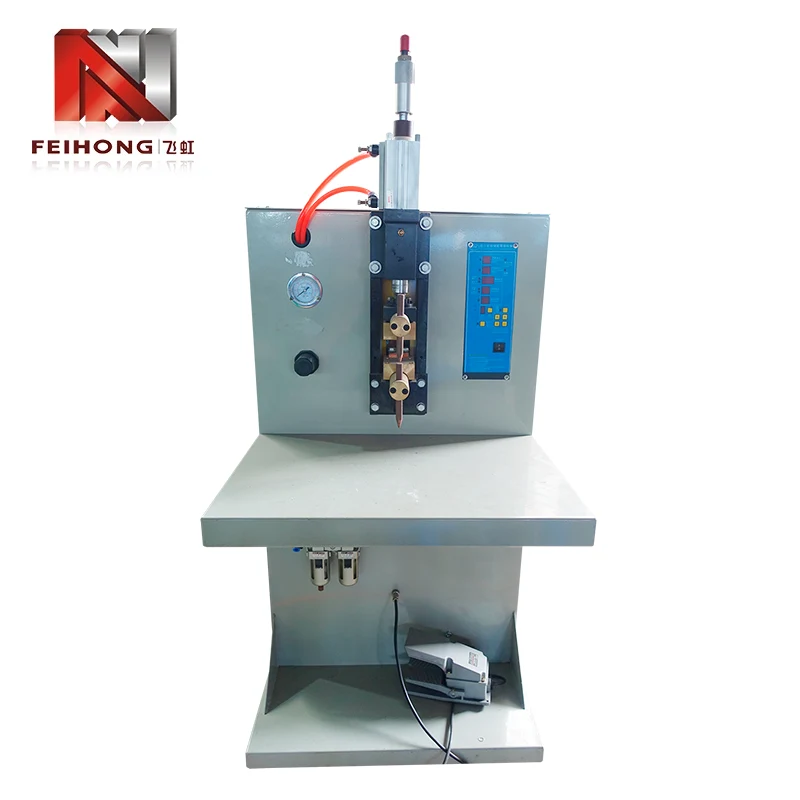

Punktschweißgerät zum Schweißen von Anschlusspfosten und Kabelschuhen

Das Punktschweißgerät von Feihong® zum Schweißen von Bleipfosten und Anschlussfahnen wurde speziell für Hersteller elektrischer Heizrohre entwickelt, die eine absolute Konsistenz der Verbindung zwischen Bleistangen (oder Bleipfosten) und Anschlussfahnen benötigen. Als Lieferant kompletter Produktionslinien für Heizrohre integriert Feihong® dieses Schweißgerät in Rohrfüll-, Versiegelungs- und Prüfstationen. Die Maschine akzeptiert eine dreiphasige 380-V-, dreiphasige 220-V- oder einphasige 220-V-Versorgung mit einer Nennleistung von 2 kVA und einer stufenlos einstellbaren Kondensatorspannung von 0 bis 435 V. Sein pneumatisches Elektrodenkraftsystem liefert in Kombination mit einer schnellen Kondensatorentladung einen kurzzeitigen Impuls, der eine Festkörperschweißung mit minimaler Wärmeeinflusszone erzeugt – wodurch die mechanische Festigkeit des Anschlussstifts erhalten bleibt und gleichzeitig ein elektrischer Kontaktwiderstand unter 100 µΩ gewährleistet wird. Mit einem bewährten Durchsatz von 30.000 Verbindungen pro 8-Stunden-Schicht erfüllt dieses Schweißgerät die Volumenanforderungen der Produktion von Heizungsrohren in großem Maßstab, während seine Wiederholbarkeit Nacharbeiten und Ausfälle vor Ort reduziert.

Die entscheidende Rolle von Lead-Post-Schweißungen für die Heizleistung

In einem Heizrohr ist die Verbindung zwischen dem inneren Widerstandsdraht und der äußeren Anschlussfahne die fehleranfälligste Schnittstelle. Eine Verbindung mit hohem Widerstand erzeugt lokale Wärme, beschleunigt die Oxidation und öffnet schließlich den Stromkreis. Dieses Schweißgerät geht diese Fehlerarten durch drei gezielte Designoptionen an.

• 1. Energiepräzision:Die Einstellung der Kondensatorspannung (0-435 V) ermöglicht eine Feinabstimmung für verschiedene Materialkombinationen – beispielsweise benötigen Nickel-Chrom-Draht-Kupfer-Kabelschuhe weniger Energie als Edelstahl-Kupfer-Kabelschuhe.
• 2. Stabilität der Elektrodenkraft:Das pneumatische System hält unabhängig von Schwankungen der Betriebsluft einen konstanten Klemmdruck (±2 %) aufrecht und sorgt so für einen gleichbleibenden Kontaktwiderstand vor dem Entladen.
• 3. Impulsdauersteuerung:Die feste Entladezeit (≈8 ms) ist für dünnwandige Teile optimiert und verhindert ein Durchschmelzen, während gleichzeitig eine vollständige Verschmelzung erreicht wird.

Diese Merkmale führen direkt zu geringeren Ausschussraten und einer längeren Lebensdauer der Heizelemente, was für Heizrohrhersteller oberste Priorität hat.

Elektrodenkonfiguration und -wartung für das Anschlussschweißen

Punktschweißgeräte zum Schweißen von Bleipfosten und Kabelschuhen bestehen häufig aus Messing oder verzinntem Kupfer, die andere thermische Eigenschaften als Bleipfosten haben. Um gleichmäßige Schweißnähte ohne Kleben oder übermäßige Einkerbungen zu erzielen, sind die richtige Gestaltung und Wartung der Elektroden unerlässlich. Die folgenden Vorgehensweisen werden von den Anwendungstechnikern von Feihong® empfohlen.

• 1. Auswahl des Elektrodenmaterials:für kupferbasierte Anschlüsse bietet Dispersionsverstärktes Kupfer (z. B. Cu-Al₂O₃) das beste Gleichgewicht zwischen Leitfähigkeit und Verformungsbeständigkeit; Bei Stahlanschlüssen wird Wolfram-Kupfer bevorzugt.
• 2. Spitzengeometrie:Ein kleiner Radius (R2-R3) an der oberen Elektrode konzentriert den Strom für ein gleichmäßiges Nugget, während die untere Elektrode flach oder leicht gewölbt sein sollte, um den Elektrodenstift zu stützen, ohne ihn zu verbiegen.
• 3. Reinigen und Ankleiden:Oxidablagerungen an der Spitze erhöhen den Kontaktwiderstand und verursachen Spritzer. Eine leichte Bearbeitung alle 500–800 Schweißungen mit einer feinen Feile oder einem Elektrodenabrichter stellt die Form wieder her und entfernt Verunreinigungen.
• 4. Kühlwasser (optional):Für kontinuierliche Hochleistungszyklen sind wassergekühlte Elektrodenhalter erhältlich, um Überhitzung zu verhindern und den Spitzenverschleiß zu reduzieren.

Die Übernahme dieser Richtlinien trägt dazu bei, die Schweißqualität über lange Produktionsläufe hinweg aufrechtzuerhalten, die Lebensdauer der Elektroden zu verlängern und so die Kosten für Verbrauchsmaterialien und Ausfallzeiten zu reduzieren.

Parameteroptimierung für verschiedene Materialpaare

Die Vielseitigkeit dieses Schweißgeräts beruht auf der einstellbaren Kondensatorspannung und dem pneumatischen Druck. Um jedoch die optimale Kombination für ein bestimmtes Materialpaar zu finden, sind systematische Tests erforderlich. Die folgende Tabelle enthält Ausgangspunkte basierend auf gängigen Heizrohrmaterialien.

Lead-Post-Material	Terminalmaterial	Kondensatorspannung (V)	Elektrodenkraft (kN)
Ni-Cr-Legierung (ø2,5 mm)	Messing (t=0,8mm)	280-320	1.8-2.2
Edelstahl (ø3,0 mm)	Kupfer (t=1,0 mm)	340–380	2,0–2,5
Kupferbeschichteter Stahl (ø2,0 mm)	Verzinntes Kupfer	220–260	1,5-1,8
Inconel (ø2,8 mm)	Vernickelter Stahl	300-350	2.2-2.6

Bei diesen Werten handelt es sich um erste Vorschläge; Die endgültigen Einstellungen sollten durch Überprüfung des Schweißlinsendurchmessers (Ziel 1,2-1,5-facher Drahtdurchmesser) und der Zugfestigkeit überprüft werden. Feihong® bietet im Rahmen unseres Inbetriebnahmeservices eine Parameteroptimierung vor Ort an.

Produktivitätssteigerungen und Fallbeispiele aus der Praxis

Der Wechsel von einem herkömmlichen Wechselstrom-Punktschweißgerät zu diesem Kondensatorentladungsgerät führt oft zu sofortigen Verbesserungen sowohl bei der Geschwindigkeit als auch bei der Qualität. Eine mittelgroße Heizrohranlage in Guangdong ersetzte drei ältere Einheiten durch zwei FH-149A-Maschinen und erzielte über einen Zeitraum von sechs Monaten die folgenden Ergebnisse.

• 1. Durchsatzsteigerung:Jede Maschine produziert konstant 30.000 Schweißnähte pro Schicht, was der vorherigen Leistung von 1,5 Maschinen entspricht und so Platz spart.
• 2. Ausschussreduzierung:Die Ausschussquote beim Bleipfostenschweißen sank von 1,8 % auf 0,2 %, wodurch jährlich etwa 120.000 fertige Rohre eingespart werden.
• 3. Energieeinsparung:Das Kondensatorentladungsprinzip verbraucht 40 % weniger Strom pro Schweißung im Vergleich zu den alten Wechselstromgeräten und senkt die Stromrechnung um über 2.000 US-Dollar pro Jahr.
• 4. Betreiberabnahme:Durch die einfachen Spannungsregler und Druckmesser konnte die Trainingszeit von zwei Tagen auf vier Stunden verkürzt werden.

Diese greifbaren Vorteile zeigen, dass sich die Investition in einen spezialisierten Schweißer schnell amortisiert und gleichzeitig die Produktionsstabilität insgesamt verbessert.

Werksprüfungen und Qualitätszertifizierungen

Jede Maschine, die das Feihong®-Werk verlässt, durchläuft ein umfassendes Testprotokoll, das tatsächliche Produktionsbedingungen simuliert. Unsere sechs speziellen Werkstätten (Bearbeitung, elektrische Montage, Transformatorwicklung, Kondensatorformung, Lackierung und Endmontage) ermöglichen es uns, die Qualität vom Rohmaterial bis zum fertigen Produkt zu kontrollieren.

• 1. Kondensatorbanktest:Jeder Kondensator wird hinsichtlich ESR und Kapazität gemessen. Die zusammengebaute Bank wird 500 Lade-Entlade-Zyklen bei maximaler Spannung unterzogen, um die Stabilität zu überprüfen.
• 2. Prüfung des pneumatischen Schaltkreises:Zylinderhub und Druck werden mit einem kalibrierten Messgerät auf Linearität und Wiederholbarkeit überprüft.
• 3. Schweißleistungstest:ein Satz Standardprüfstücke (Ni-Cr-Draht an Kupferfahne) wird angeschweißt; Der Nugget-Durchmesser und die Zugfestigkeit werden aufgezeichnet und müssen internen Spezifikationen entsprechen.
• 4. Elektrische Sicherheit:Isolationswiderstand, Spannungsfestigkeit und Erddurchgang werden gemäß IEC 60204-1 geprüft.

Zu jedem Punktschweißgerät zum Schweißen von Anschlusspfosten und Anschlussklemmen gehört ein Prüfzertifikat und eine 12-monatige Garantie auf alle Nichtverschleißteile. Darüber hinaus verfügen wir über ein lokales Ersatzteillager für einen schnellen Austausch.

Häufig gestellte Fragen zum Thema Anschlussschweißen

F: Wie verhindere ich, dass sich die Kabelschuhe nach dem Schweißen verfärben?
A: Verfärbungen werden durch Oxidation durch übermäßige Hitze verursacht. Reduzieren Sie die Kondensatorspannung in 10-Volt-Schritten, bis die Schweißnaht noch fest ist, die Öse jedoch ihre ursprüngliche Farbe behält. Stellen Sie außerdem sicher, dass die Elektrodenkraft ausreicht, um einen guten Kontakt aufrechtzuerhalten – eine geringe Kraft kann zu Lichtbogenbildung und Überhitzung führen.

F: Kann dieses Schweißgerät Bleipfosten mit vorab aufgetragenem Lot oder einer Beschichtung verarbeiten?
A: Ja, aber möglicherweise müssen Sie die Spannung etwas niedriger einstellen (um 10–15 %), da die Beschichtung den Kontaktwiderstand verringern kann. Es empfiehlt sich, wenn möglich die Beschichtung im Schweißbereich zu reinigen oder einen Probelauf durchzuführen, um die optimalen Parameter zu ermitteln.

F: Wie oft sollte ich die Kondensatorbank austauschen?
A: Bei normalem Gebrauch (30.000 Schweißungen/Schicht, Einzelschicht) haben die Elektrolytkondensatoren eine Lebensdauer von etwa 5–7 Jahren oder 1 Million Ladezyklen. Wir empfehlen eine jährliche Kapazitätsprüfung; Sinkt der Wert um mehr als 15 %, empfiehlt sich ein Austausch.

F: Was ist die Mindestbestellmenge für diese Maschine?
A: Für das Standardmodell gibt es keine Mindestbestellmenge. Wir verkaufen sowohl einzelne Einheiten als auch Serienpakete. Für Lieferzeiten und Preise wenden Sie sich bitte an unser Vertriebsteam.
